Sammlung

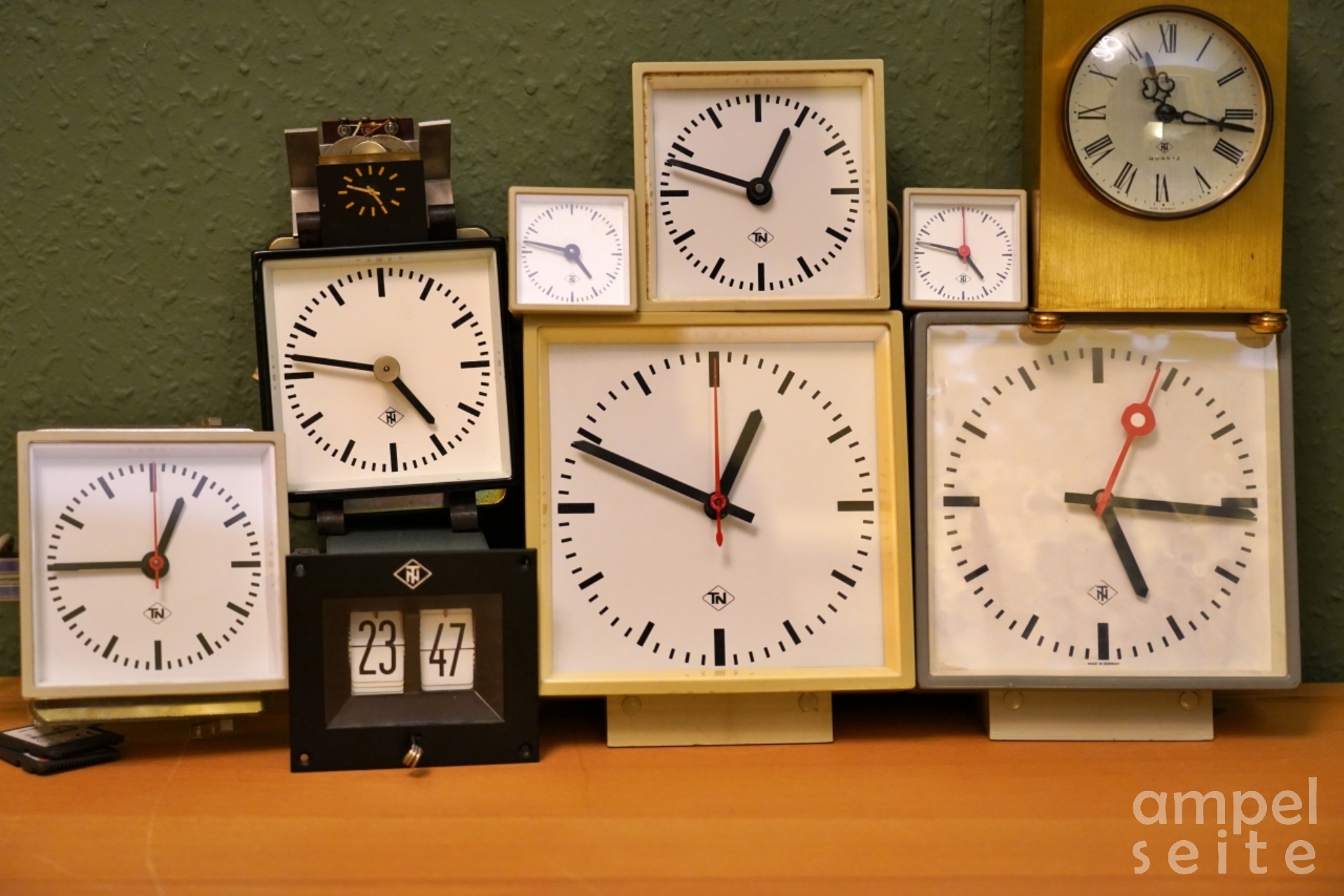

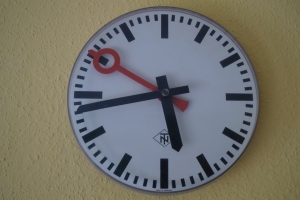

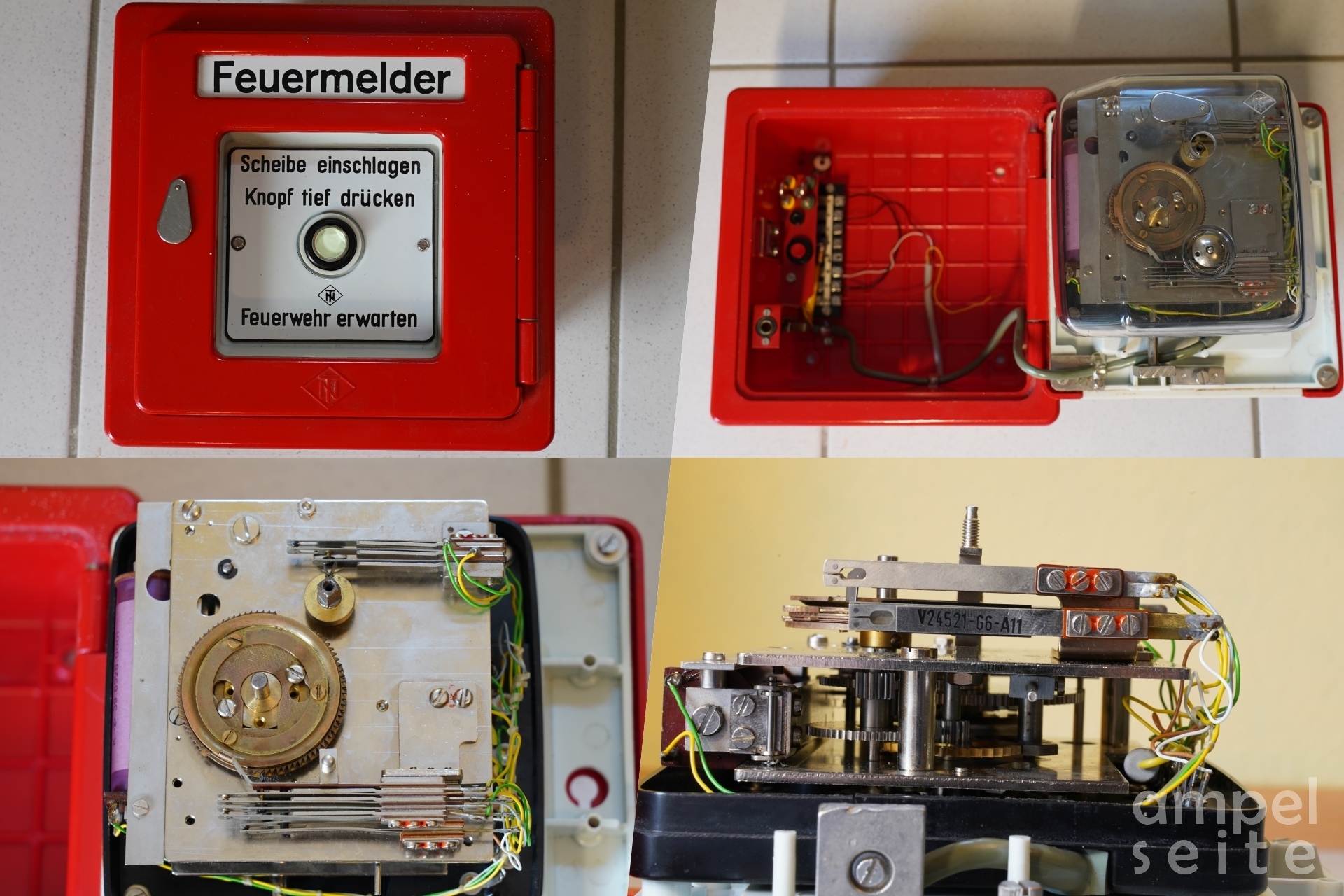

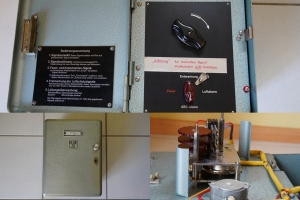

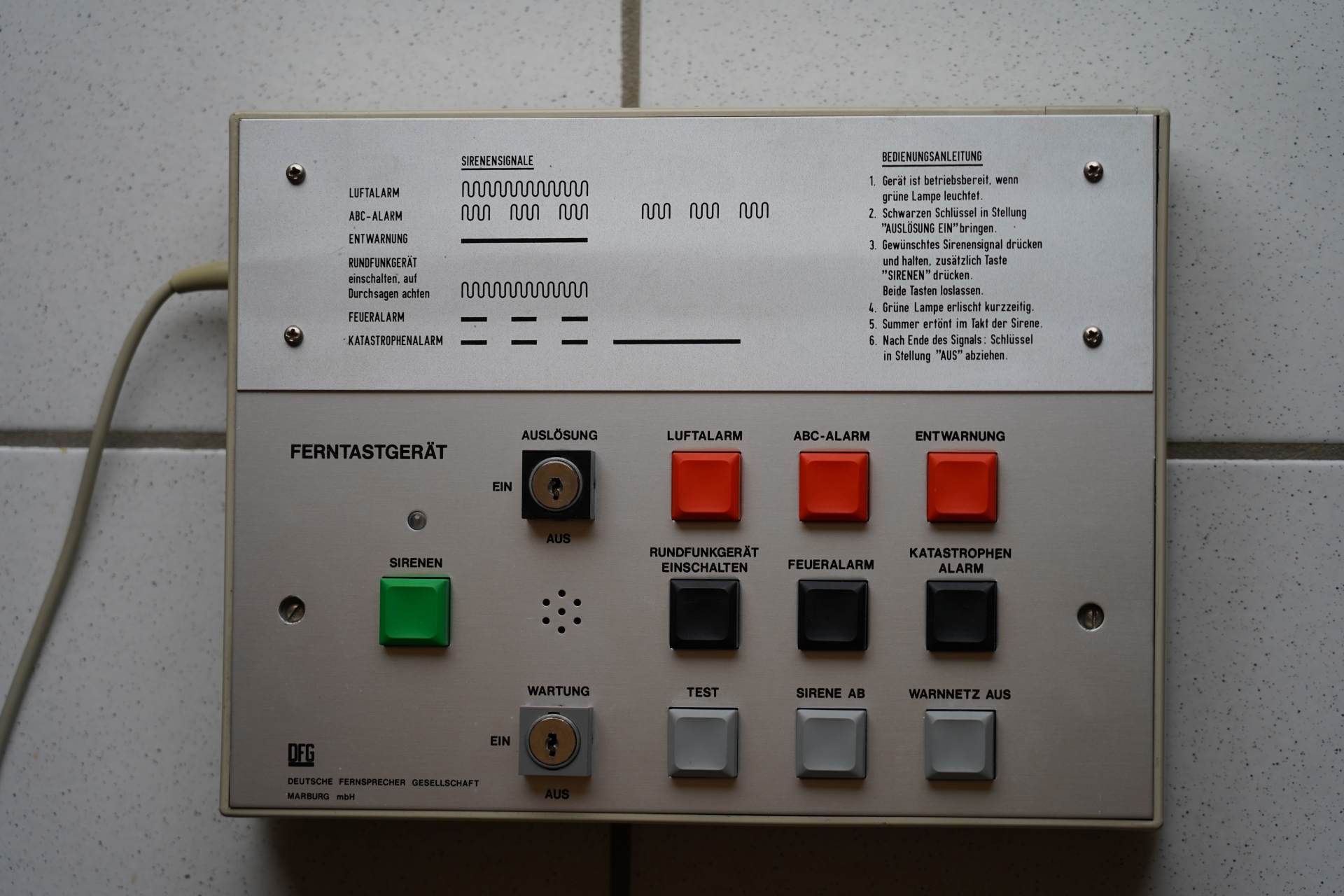

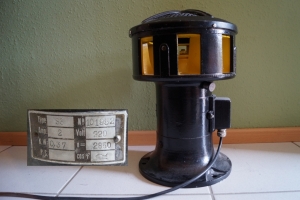

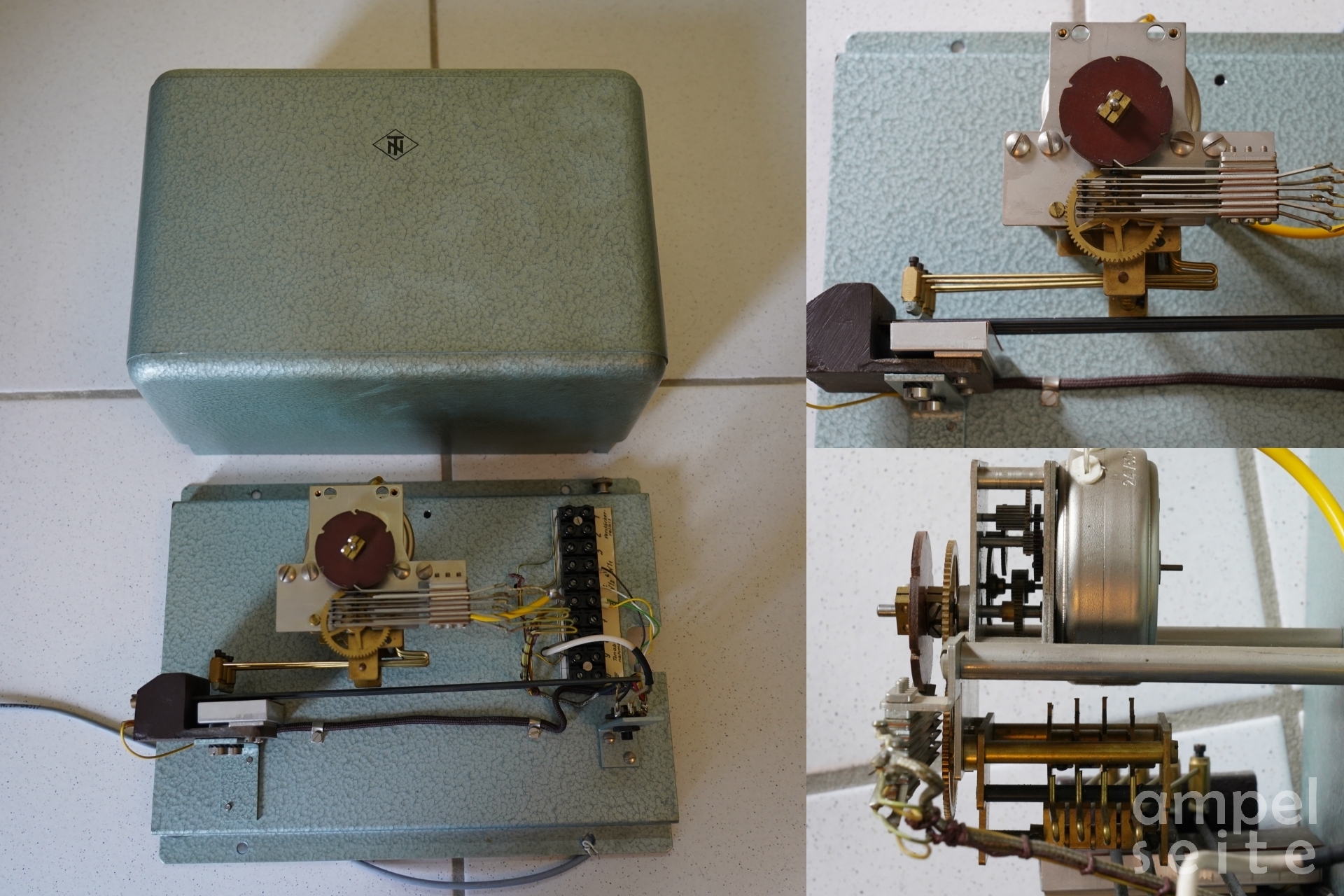

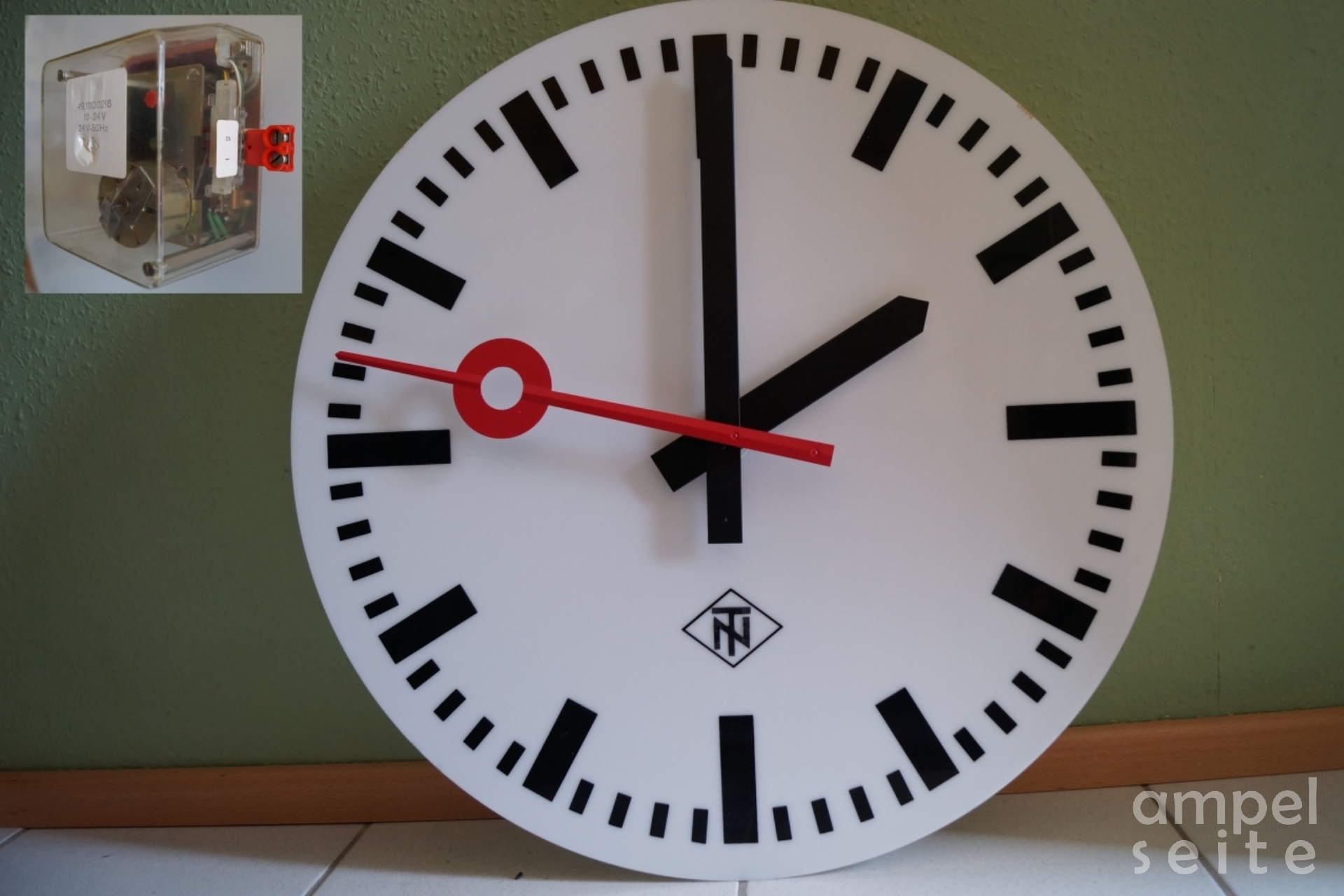

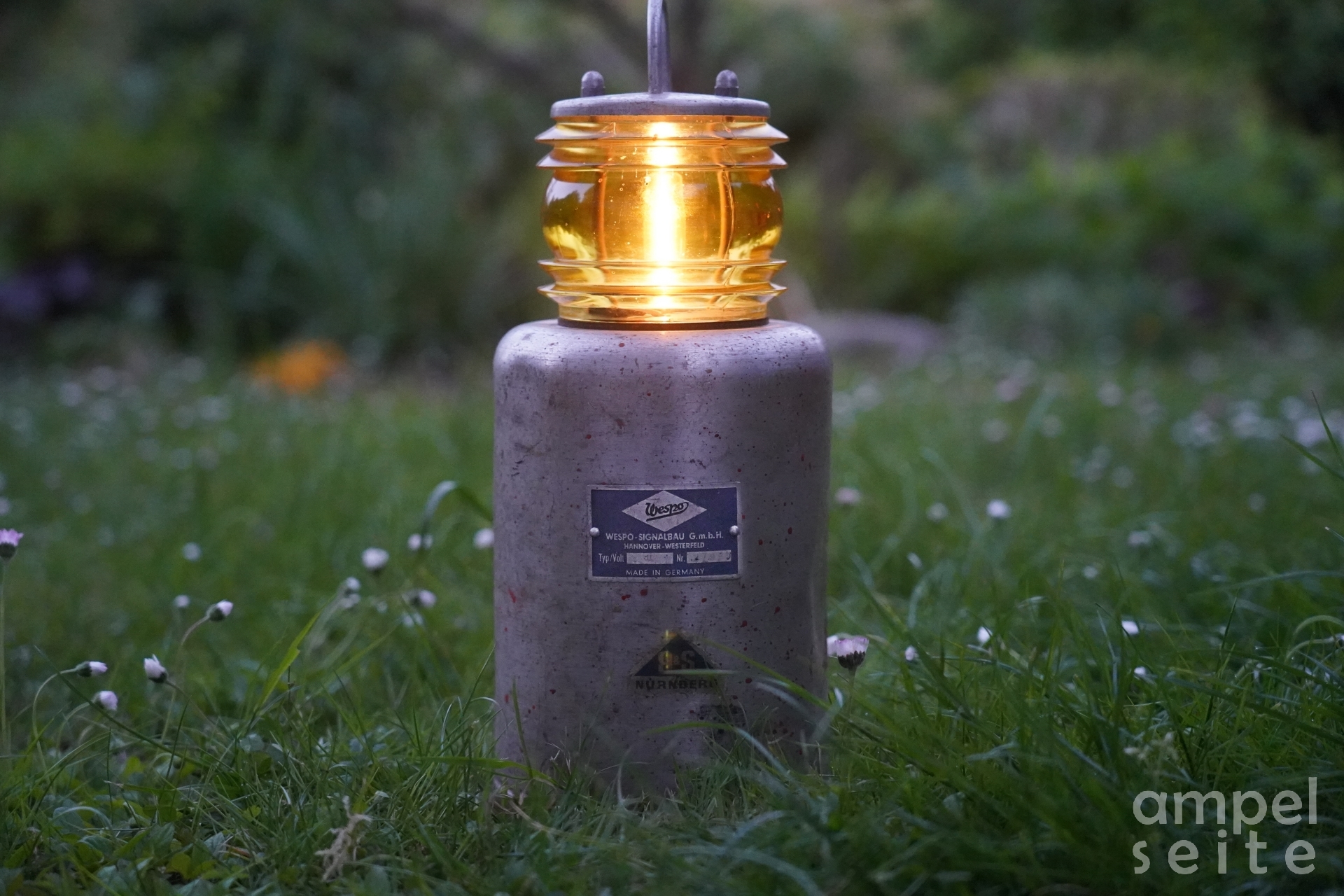

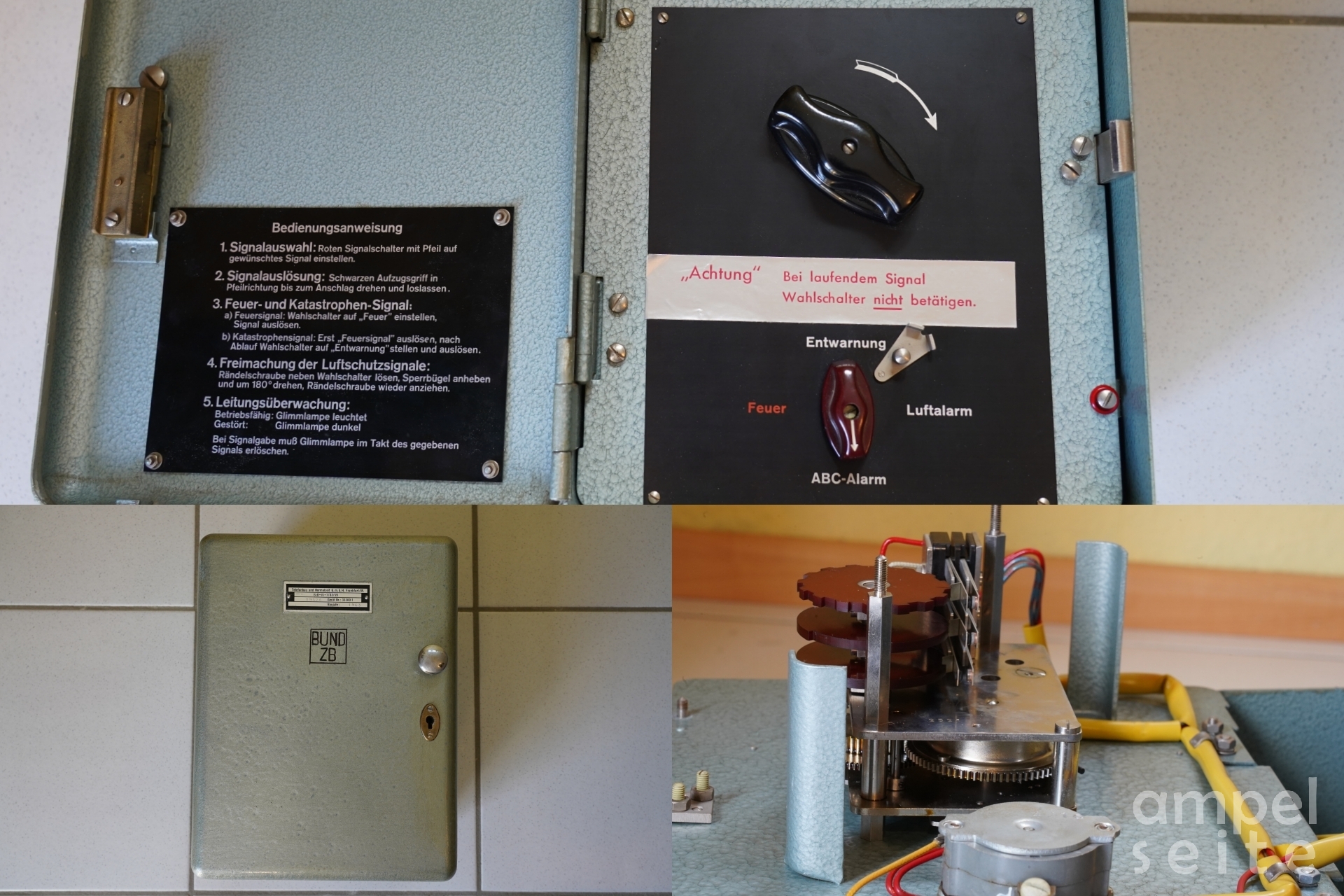

Die Sammlung an alter Technik umfasst verschiedene Interessensbereiche. Angefangen hat die Sammelleidenschaft vor vielen Jahren mit alten Verkehrszeichen, später kamen dann verschiedene Ampeln und auch andere Objekte wie Strassenlaternen und Uhren hinzu.

Lichtsignalanlagen

Signalgeber

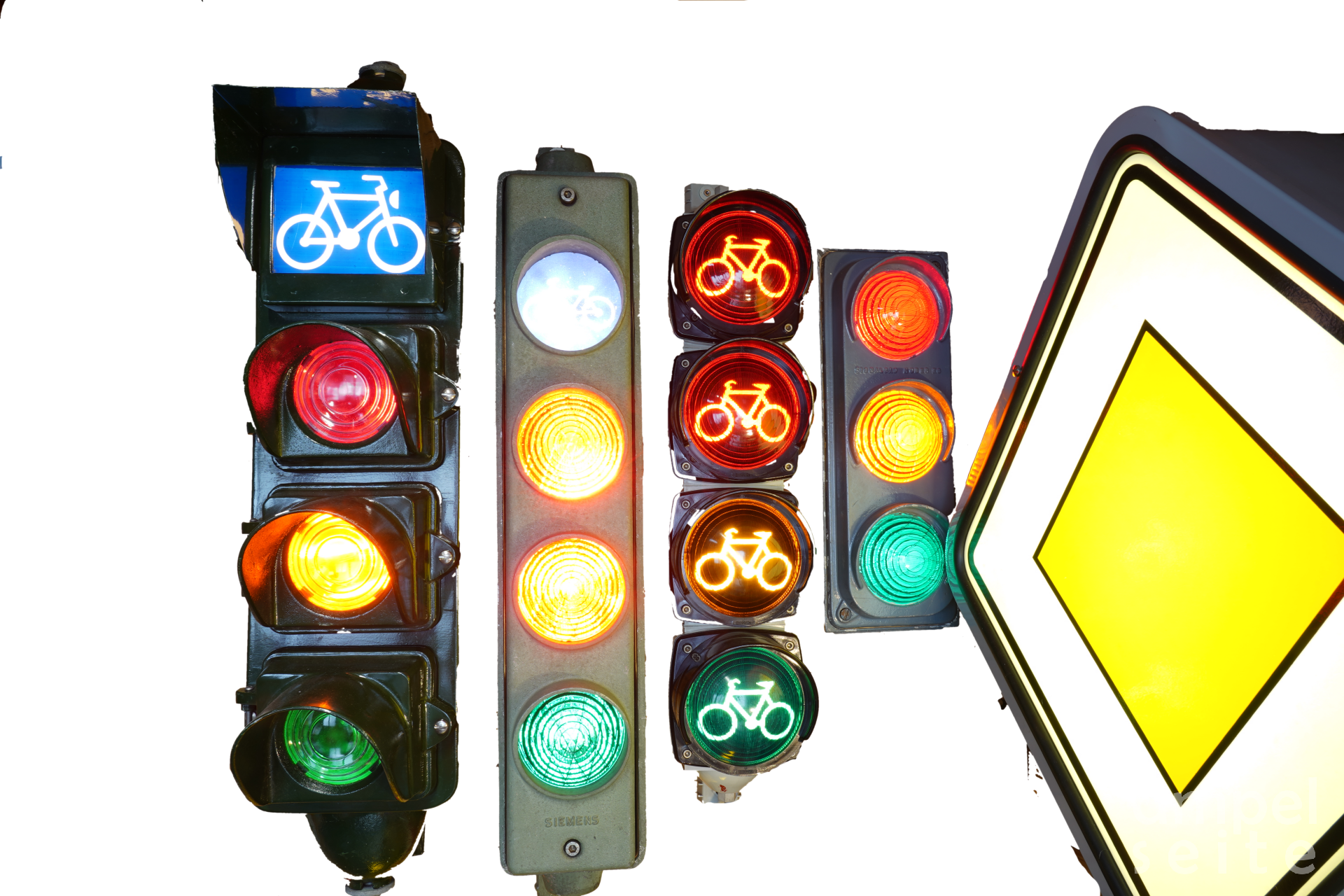

Das was man als Verkehrsteilnehmer an einer signalgeregelten Kreuzung oder einem Fußgängerüberweg letztendlich wahrnimmt, wird als Signalgeber bezeichnet. Solche Signalgeber gibt und gab es auf Deutschlands Straßen in ganz unterschiedlichen Formen (siehe Bildergalerie Ampeln). Im Zuge der Sammlung habe ich mich bemüht einige spannende Exemplare der Nachwelt zu erhalten. Mein Hauptaugenmerkt liegt hierbei gerade auf älteren Ausführungen, die beispielsweise noch aus Metall gefertigt sind. Aktuell sind es in Summe etwa 30 Signalgeber, von denen hier nicht alle abgebildet sind.

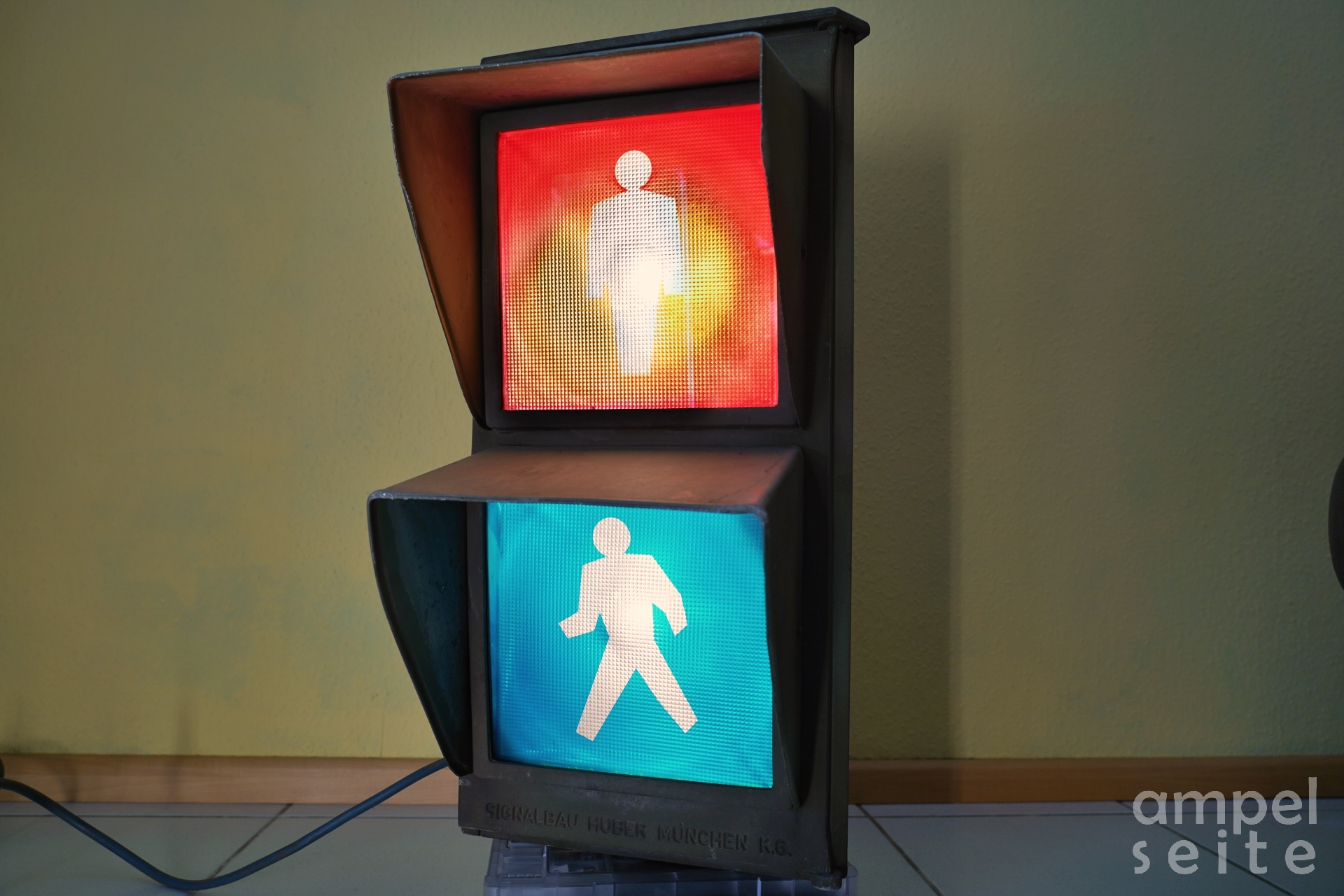

Signalbau Huber Fußgängersignalgeber

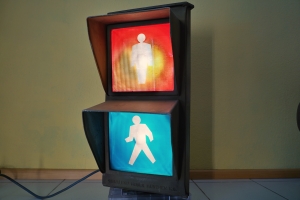

Mein aktuell älteste Signalgeber ist dieses Exemplar hier von Signalbau Huber. Er stammt mutmaßlich aus den späten 1950er Jahren. Es sind auch noch Glasreflektoren eingebaut. Besonders auffällig sind die Symbole, welche recht wahrscheinlich die Huber-eigene Interpretation eines Steher und Gehers sind (1959 wurde durch das Verkehrsblatt das klassische westdeutsche Männlein amtlich eingeführt und hat dabei viele lokale Variationen wie dieses dabei ersetzt).

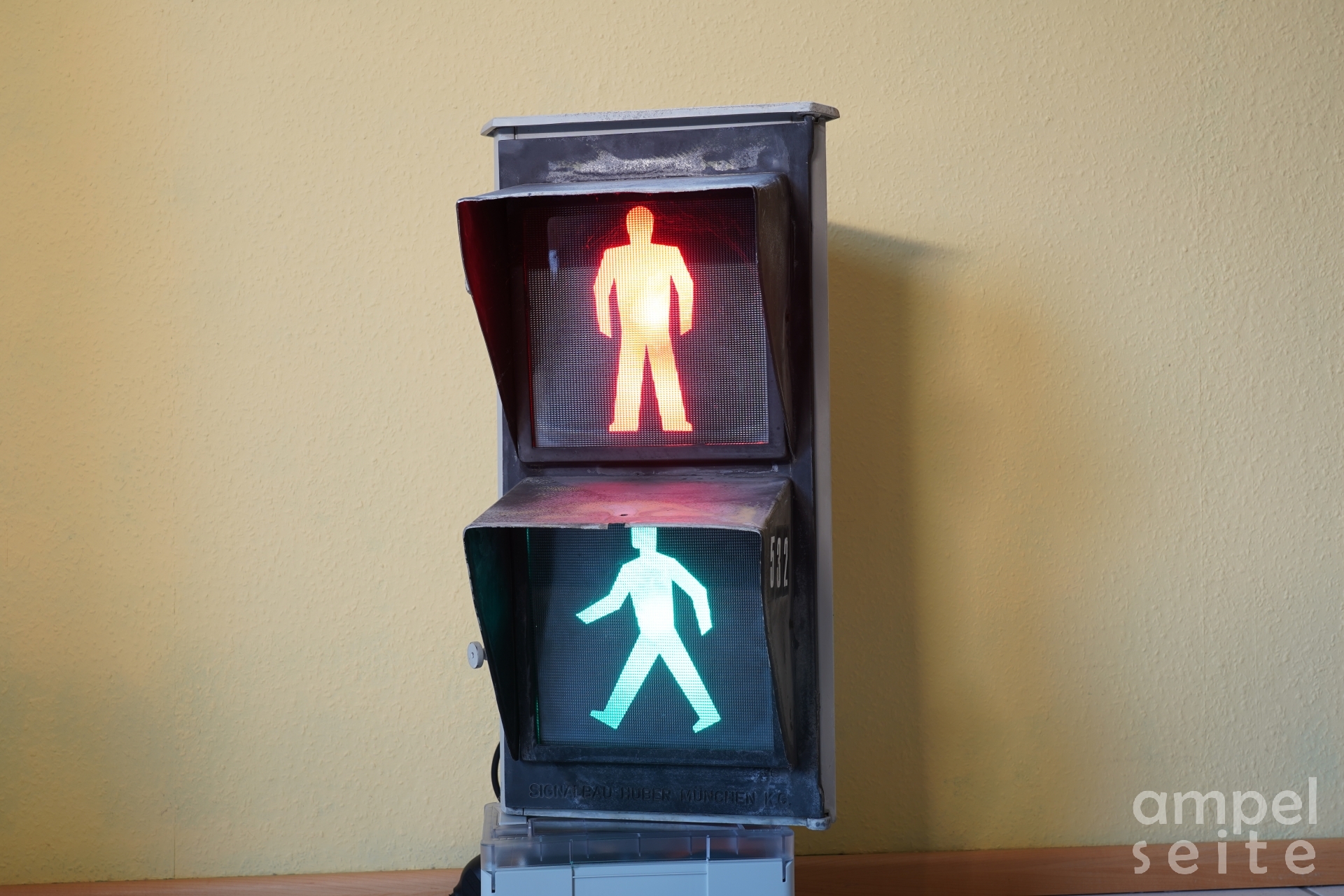

Signalbau Huber Fußgängersignalgeber

Dieses Signal ist schätzungsweise aus den frühen 60er Jahren und wurde später noch einmal aufgearbeitet. Das Gehäuse und die Reflektoren sind aus Aluminiumblech, die Scheiben mit Würfelstreuung wie auch die Symbole aus Echtglas.

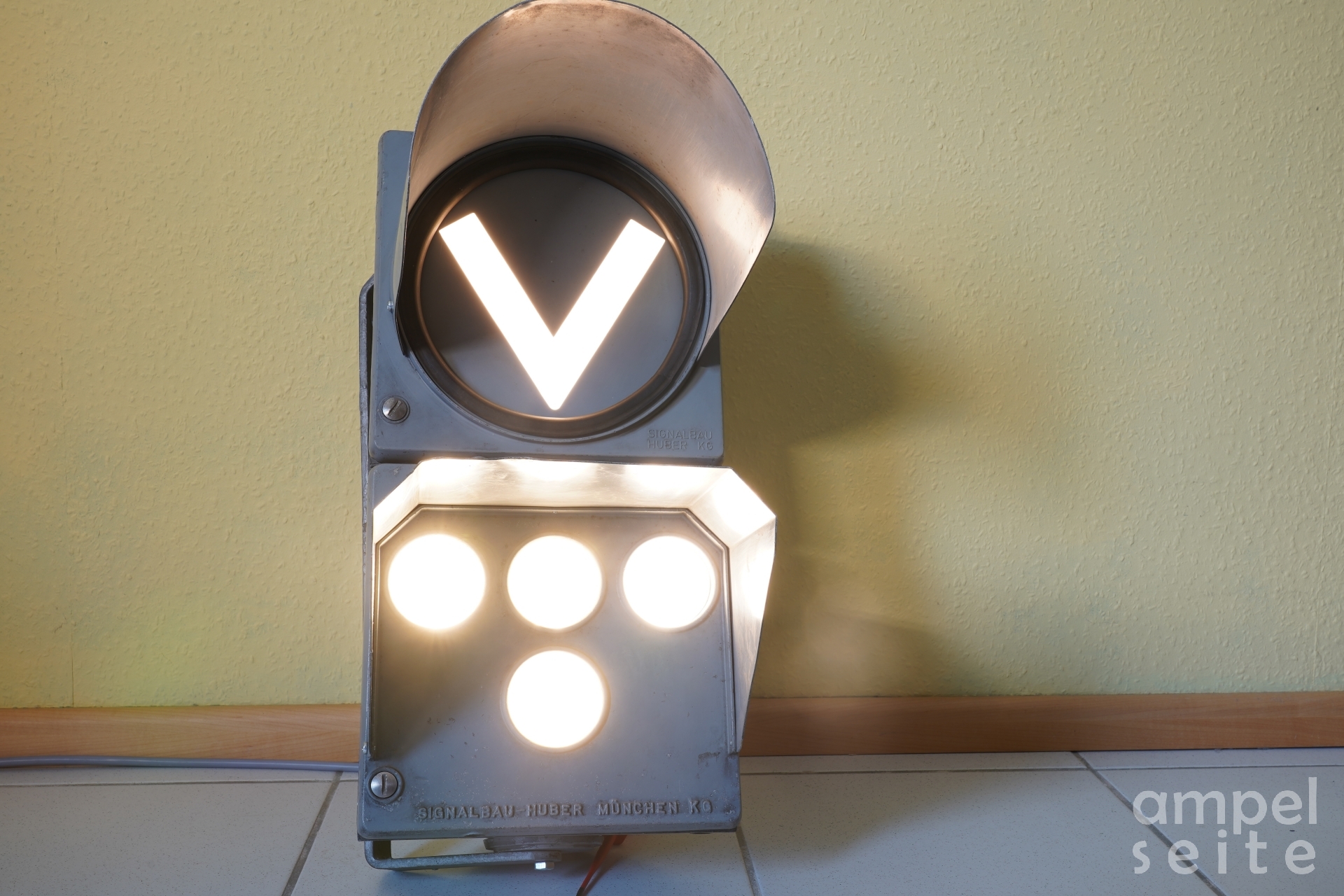

Signalbau Huber Vierpunktsignal mit Vorsignal

Ein Vorgänger der heute geläuftigen Straßenbahnsignale mit Balken. Durch jeweils zwei/drei leuchtende Punkte konnte 'Halt', 'Fahrt geradeaus', 'Fahrt rechts', 'Fahrt links' signalisiert werden. Obere Kammer mit Milchglasscheibe und vorgesetzter grau lackierter Blechschablone mit 'V' als Vorsignal für die kommende Kreuzung. Schätzungsweise aus Mitte der 1960er Jahre.

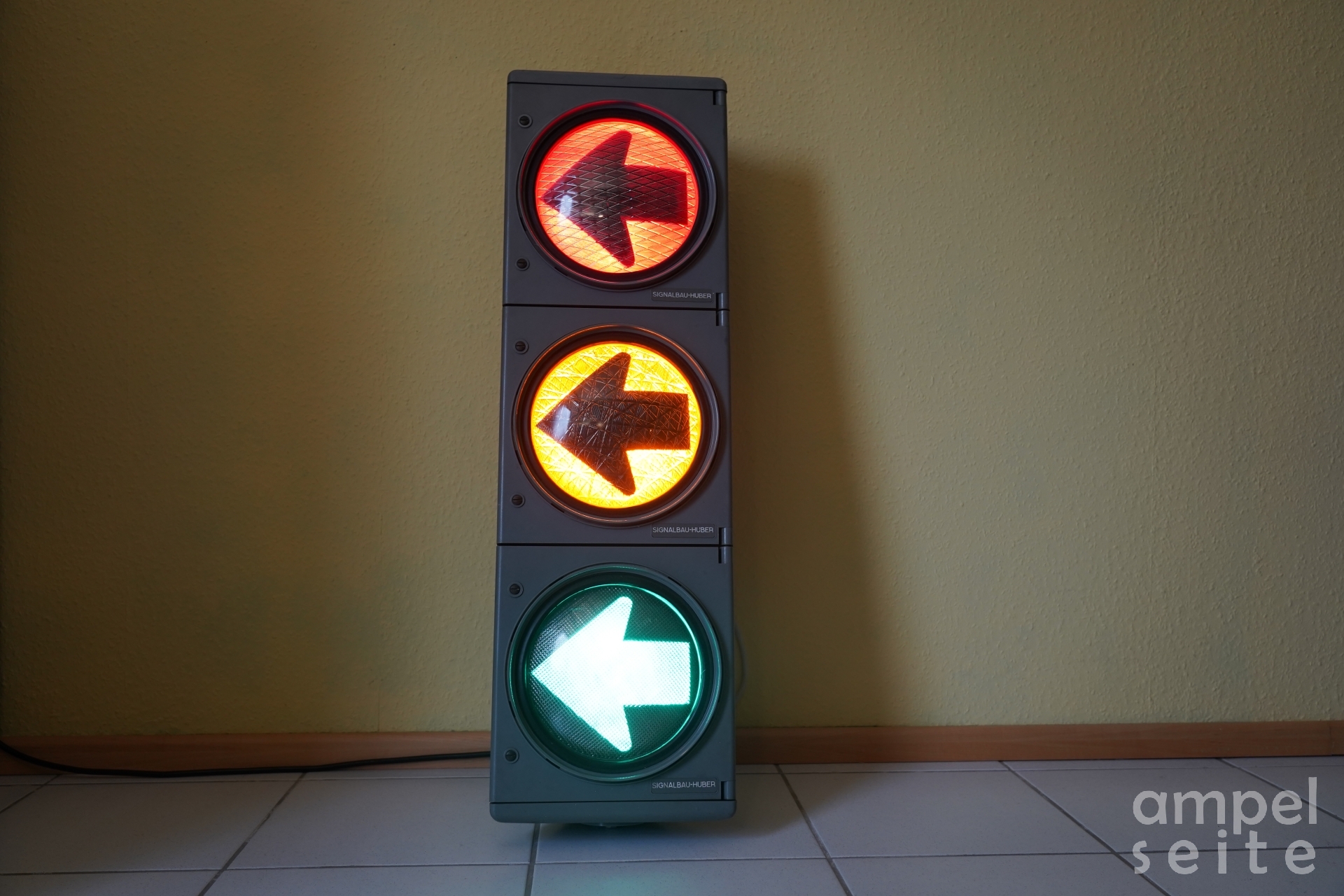

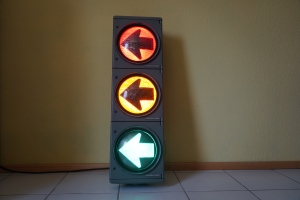

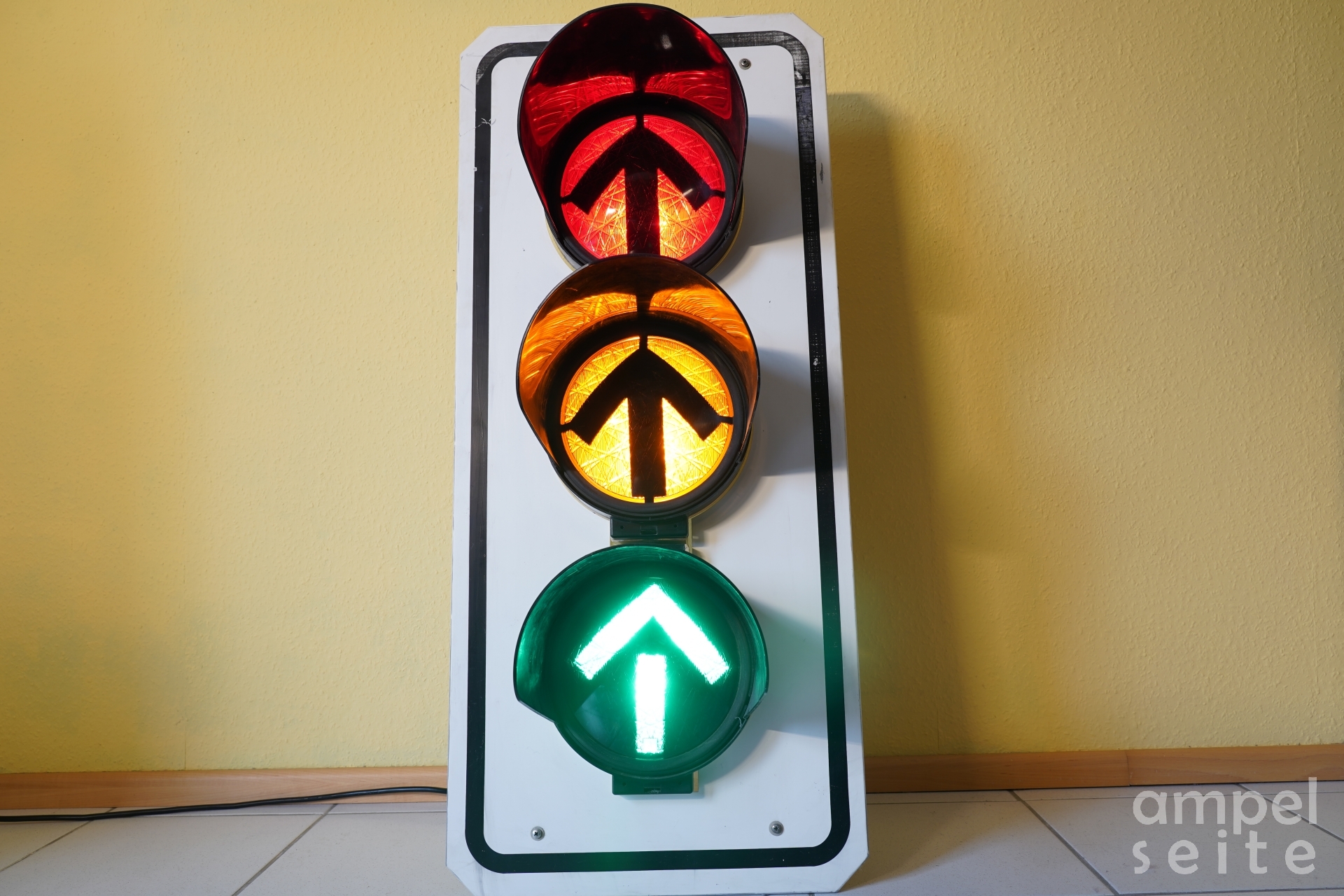

Signalbau Huber Kfz-Signalgeber im Gehäuse Futurit Standard

Sehr ungewöhnliche Pfeil-Symboliken insbesondere bei Gelb und Rot. Klare Streuscheiben, Grün mit Würfelstreuung, Gelb mit Spinnwebstreuung, Rot mit spezieller Streuung. Die Pfeilsymbole sind auf einer hinterliegenden Farbescheibe aufgedruckt. Aus den 1970er/1980er Jahren.

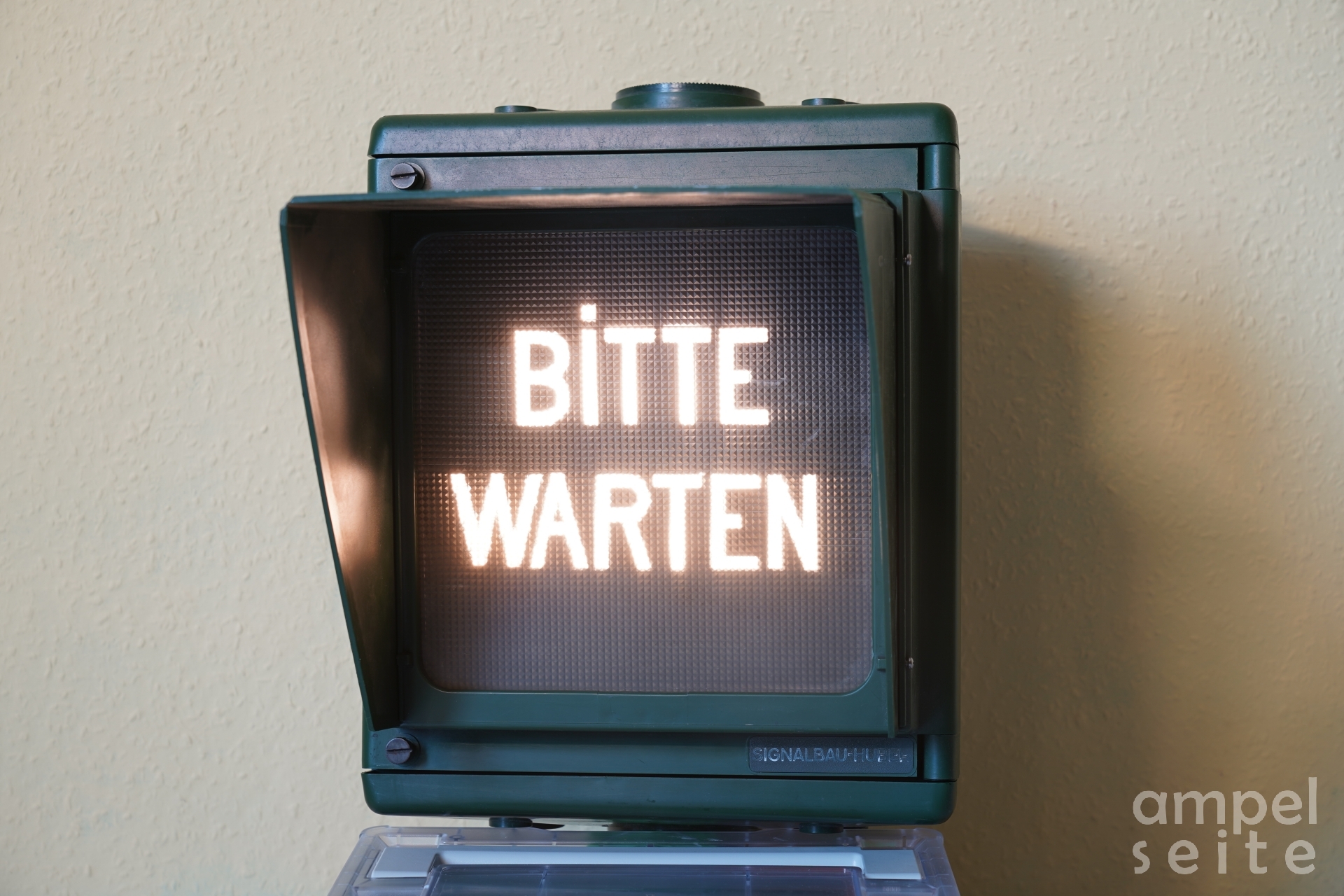

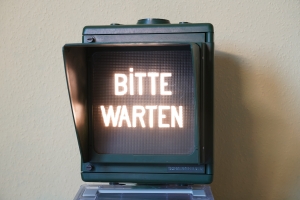

<h2>Signalbau Huber Quittungssignal im Gehäuse Futurit Standard</h2>
Wie z.B. <a href='../lsa/#bestwig'>hier</a> wurde in manchen Regionen ein zusätzliches eckiges Quittungssignal montiert. Die Wahl bei Anlagen der Firma Signalbau Huber fiel oft auf dieses Modell. Aus den 1980er/frühen 1990er Jahren.

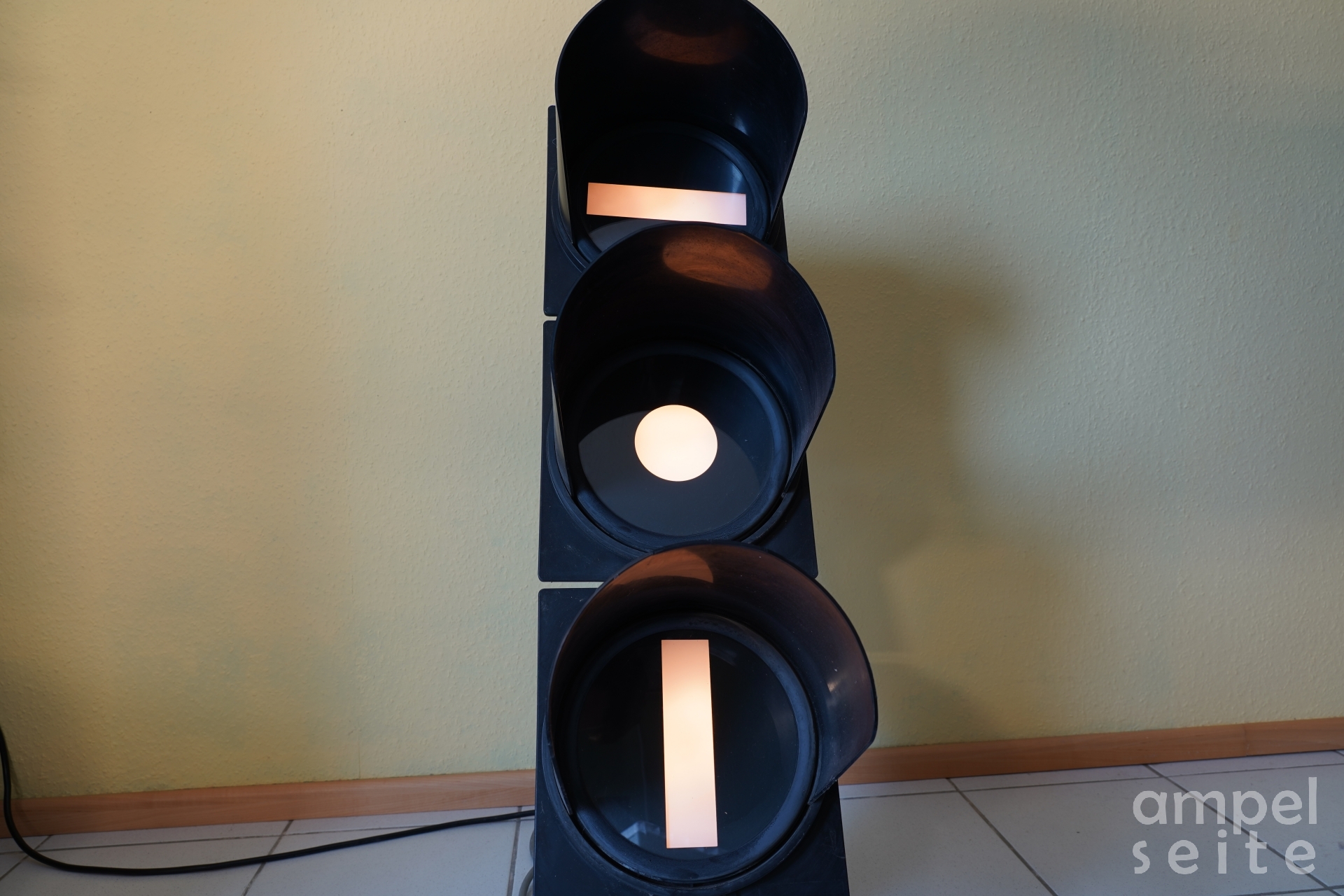

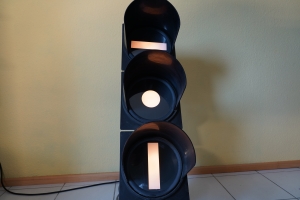

Signalbau Huber Global Straßenbahn-Signalgeber, 210mm

Eine Besonderheit an diesem Signal sind die flachen Scheiben, die am Aufstellort einmalig waren. Baujahr um 1985, 40V-Technik, F0 mit Doppelfaden.

Signalbau Huber Global KFZ-Signalgeber, 210mm, mit Kontrastblende

Für den Hersteller ehr unüblich sind die eingebauten Symbolmasken. Trafo im Inneren ist gestempelt mit Jan 1992, 10V-Technik.

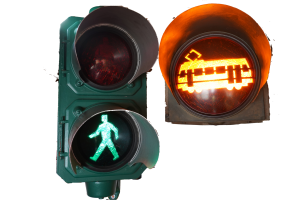

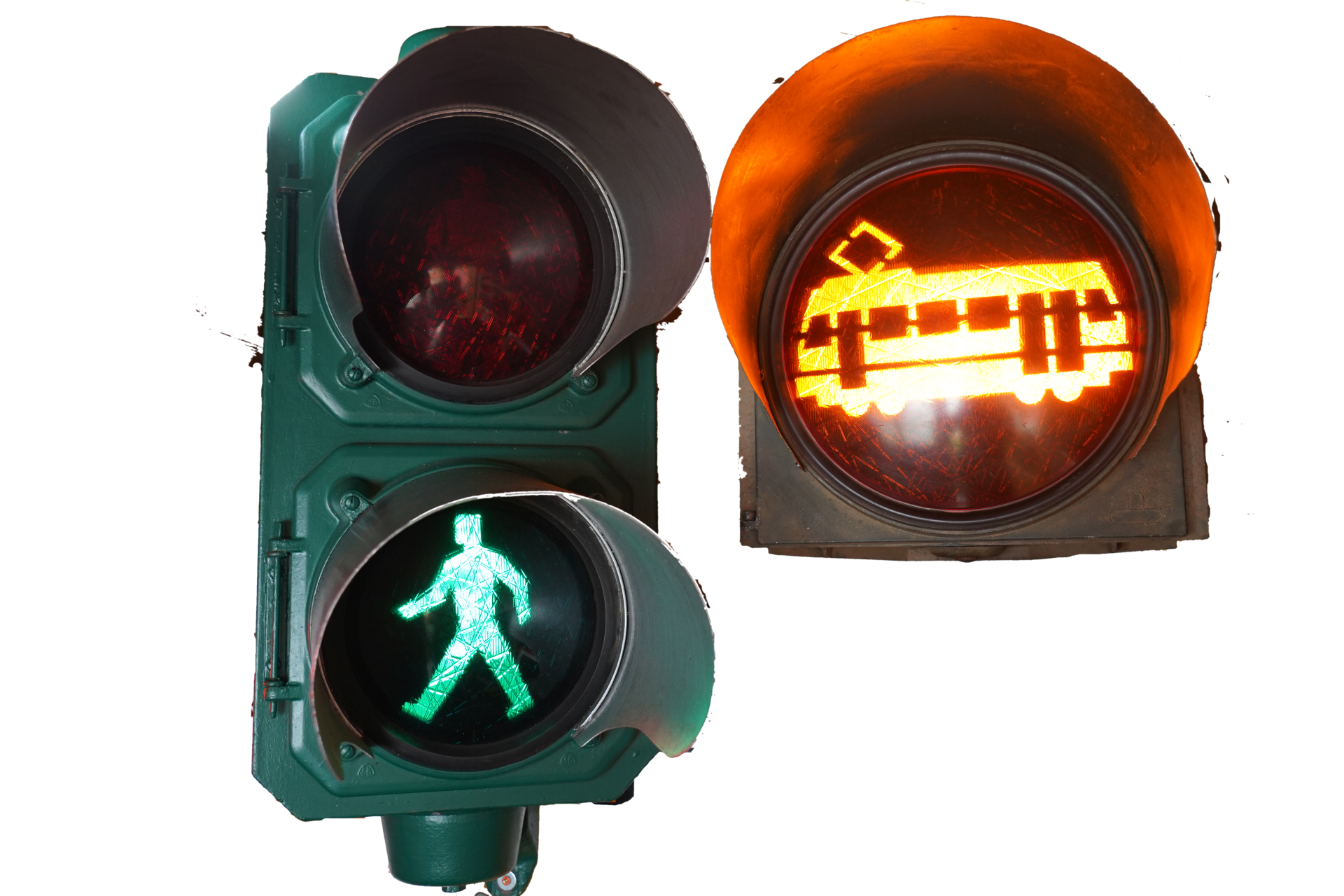

Links: Fußgänger-Signalgeber der Firma Scheidt&Bachmann aus Stahlblech (Baujahr vmtl. 1960),

Rechts:Blinker in 300mm - Gehäuse der Firma Gebr. Stoye
(Symbolmasken nachträglich in Beide eingebaut)

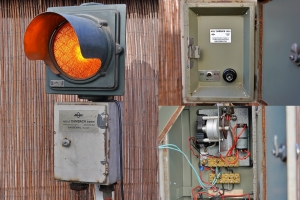

Adolf Dambach GmbH - Mobile Blinkampel

Aus den 1960er Jahren stammt dieser transportabler Vorwarnblinker. Der Signalgeber ist aus Alublech und rückseitig an einem kleinen Mast befestigt. Getaktet wird die Glühbirne durch den Blinkgeber im darunter befindlichen Schaltkasten. Hier bewegt ein kleiner Synchronmotor eine Quecksilberröhre hin und her. Solide Technik, die auch nach 60 Jahren noch funktioniert.

Verschiedene Kleinsignalgeber in Hochvolt-Technik

Designa (Hamburger Bauart), Siemens (Westberliner Bauart), Langmatz EK199, Signalbau Huber (l.n.r.).

Steuergeräte

Das eigentliche Herzstück jeder Lichtsignalanlage ist das Steuergerät, welches meist am Straßenrand in einem Schaltschrank untergebracht ist. Die Steuergeräte haben neben der eigentlichen Funktion des Schaltens verschiedener Signallampen auch die Aufgabe die jeweiligen Signallampen auf die korrekte Funktion zu überwachen. Die technische Realisierung ist je nach alter und Hersteller des Gerätes unterschiedlich gelöst worden. Ältere, einfache Fußgängerampelsteuerungen wurden oft mit einer elektromechanischen Nockenwerk umgesetzt. Durch verschiedene Erhebungen auf der sich drehenden Walze wurden kleine Schalter betätigt, die wiederum Relais angesteuert haben. Eine Überwachung gegen Ausfall der Lampe bzw. einer gefährdenden Situation (Fußgänger-Grün gegen Kfz-Grün beispielweise) wurde über die Auswertung des Lampenstroms sichergestellt. Aufgrund der technischen Weiterentwicklung wurden die Steuerungen dann später (und bis heute) vollelektronisch aufgebaut. Anstelle der Mechanik von Relais und Nockenwalze wurden Halbleiterbausteine eingesetzt.
Die Sammlung umfasst verschiedene ältere Steuergeräte für klassische Fußgängerschutzanlagen sowie auch ein größeres Steuergerät. Weitere Details befinden im jeweiligen Beschreibungstext des Fotos.

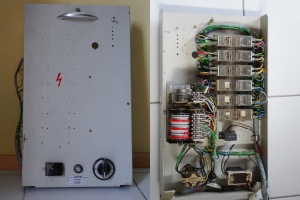

Siemens - FU 1

Bereits in den späten 1960er Jahren wurde dieser Steuergerätetyp eingesetzt. Im Wesentlichen besteht es aus einem Signalschaltwerk sowie Relais zur folgerichtigen Verknüpfung der Signalbilder und der Überwachung der Rotlampen.

Siemens - FU 2 [1]

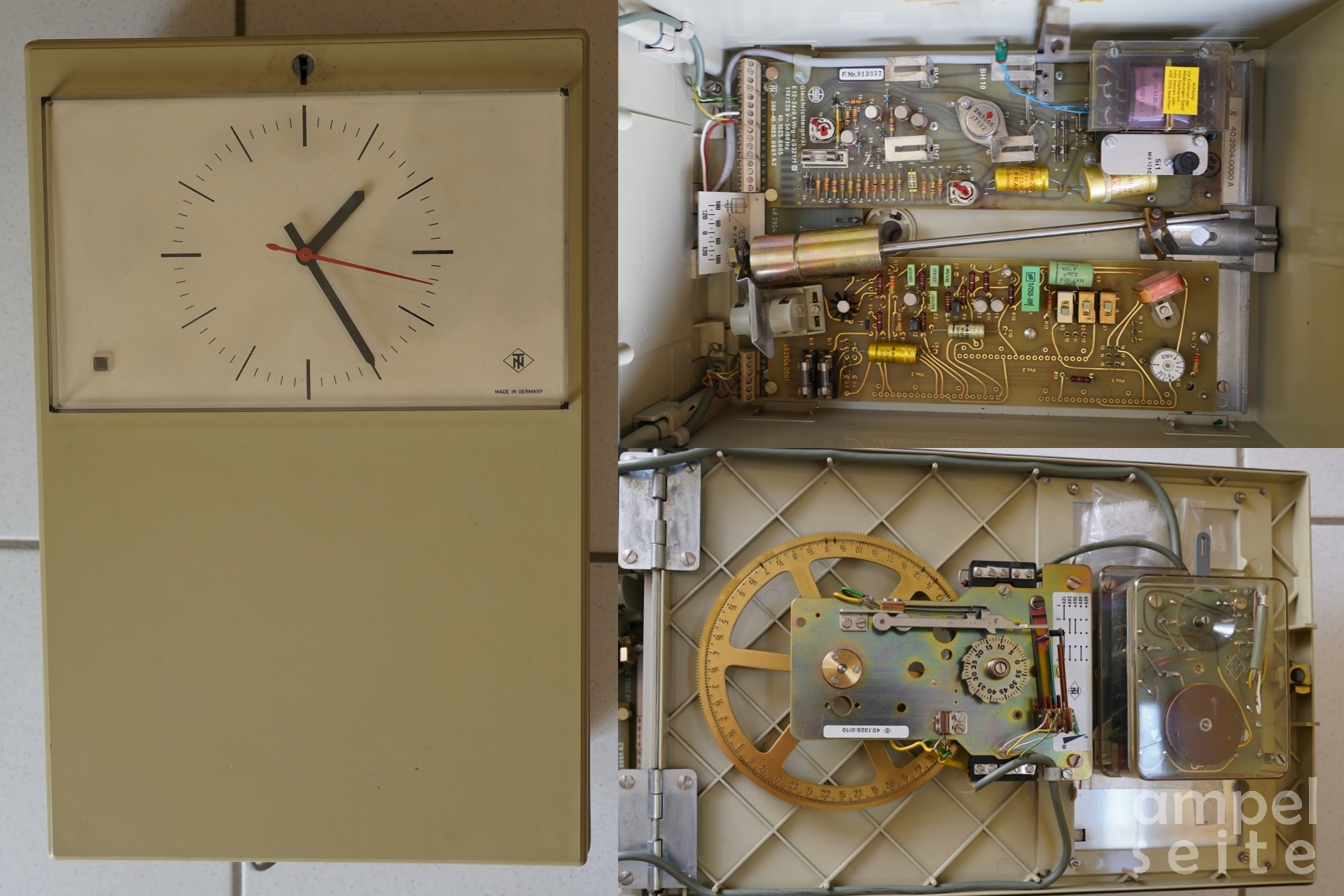

Diese weiterentwickelte FU-Steuerung wurde Mitte der 1970er noch bis in die 80er Jahre hinein verbaut. Der Aufbau ähnelt stark dem Vorgängermodell. Von Außen befinden sich mehrere Schalter, die für die Prüfung der Signalsicherung jeweilige Strompfade zu den Signallampen unterbrechen. Auf dem rechten Foto ist außerdem eine Zeitschaltuhr zu sehen, die eine uhrzeitabhängige Einschaltung ermöglicht.

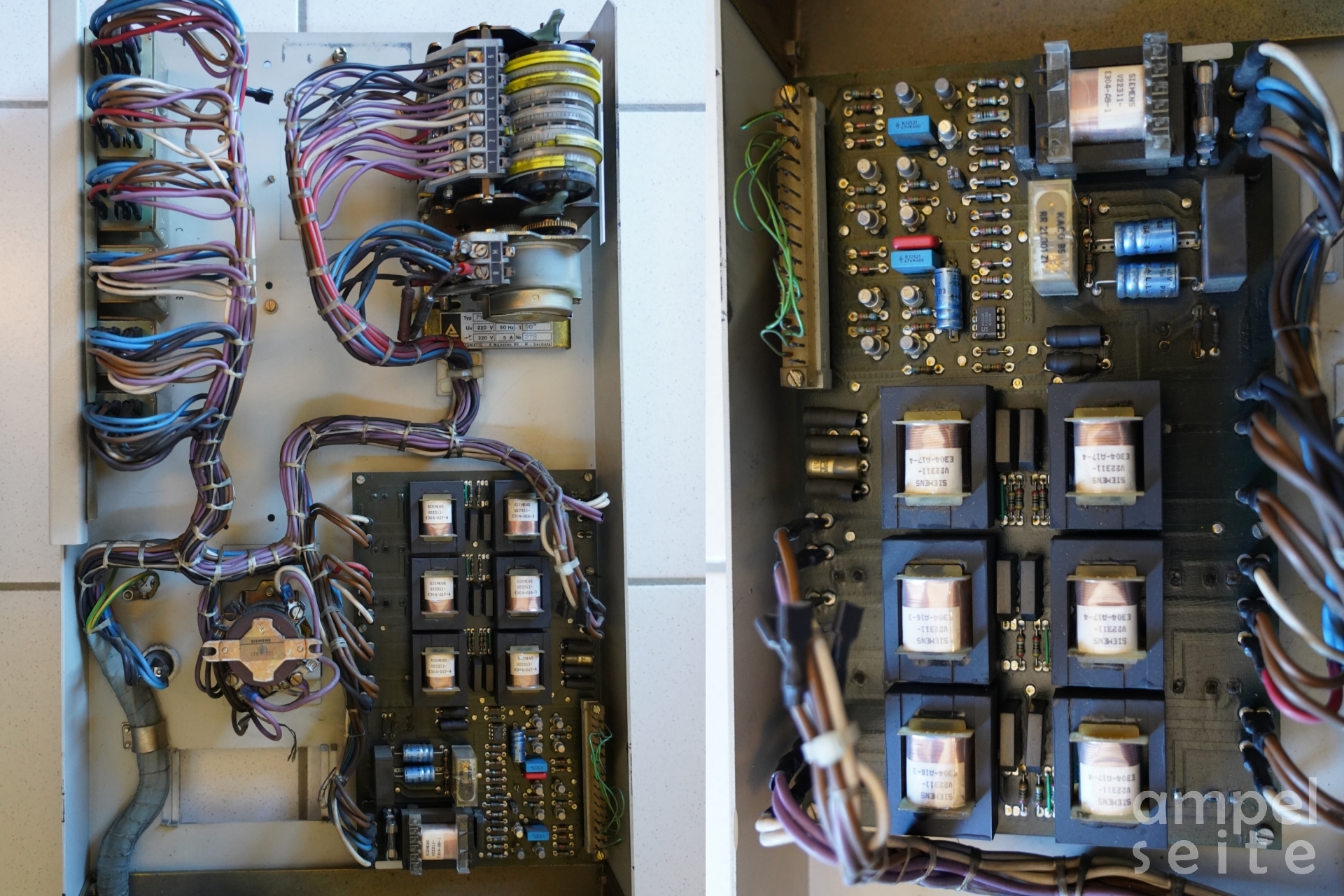

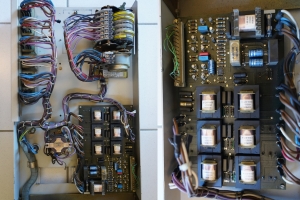

Siemens - FU 2 [2]

Herzstück dieser Konstruktion ist eine mechanische Walze (linkes Foto, oben rechts), welche sich um die eigene Achse dreht. Dabei werden durch verschiedene Erhöhungen auf der Walze kleine Mikroschalter betätigt, welche dann wiederum Relais (linkes Foto, links) ansteuern. Je nach Fall konnten noch Zusatzrelais hier untergebracht werden.
Zur Überwachung der Signallampen wurde hier - im Gegensatz zum Vorgängermodell - eine kleine elektronische Baugruppe verwendet (rechtes Foto).

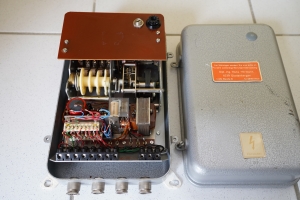

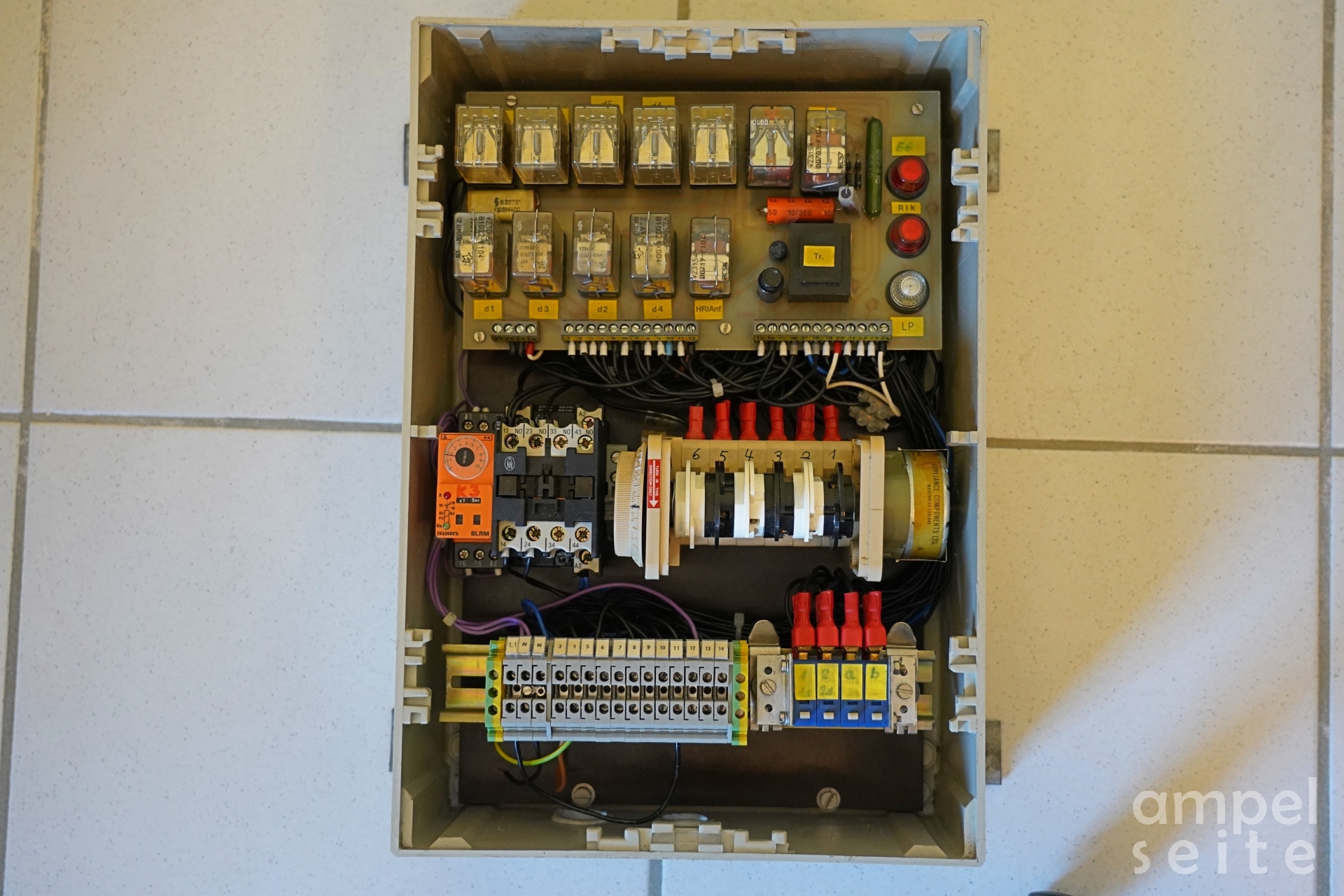

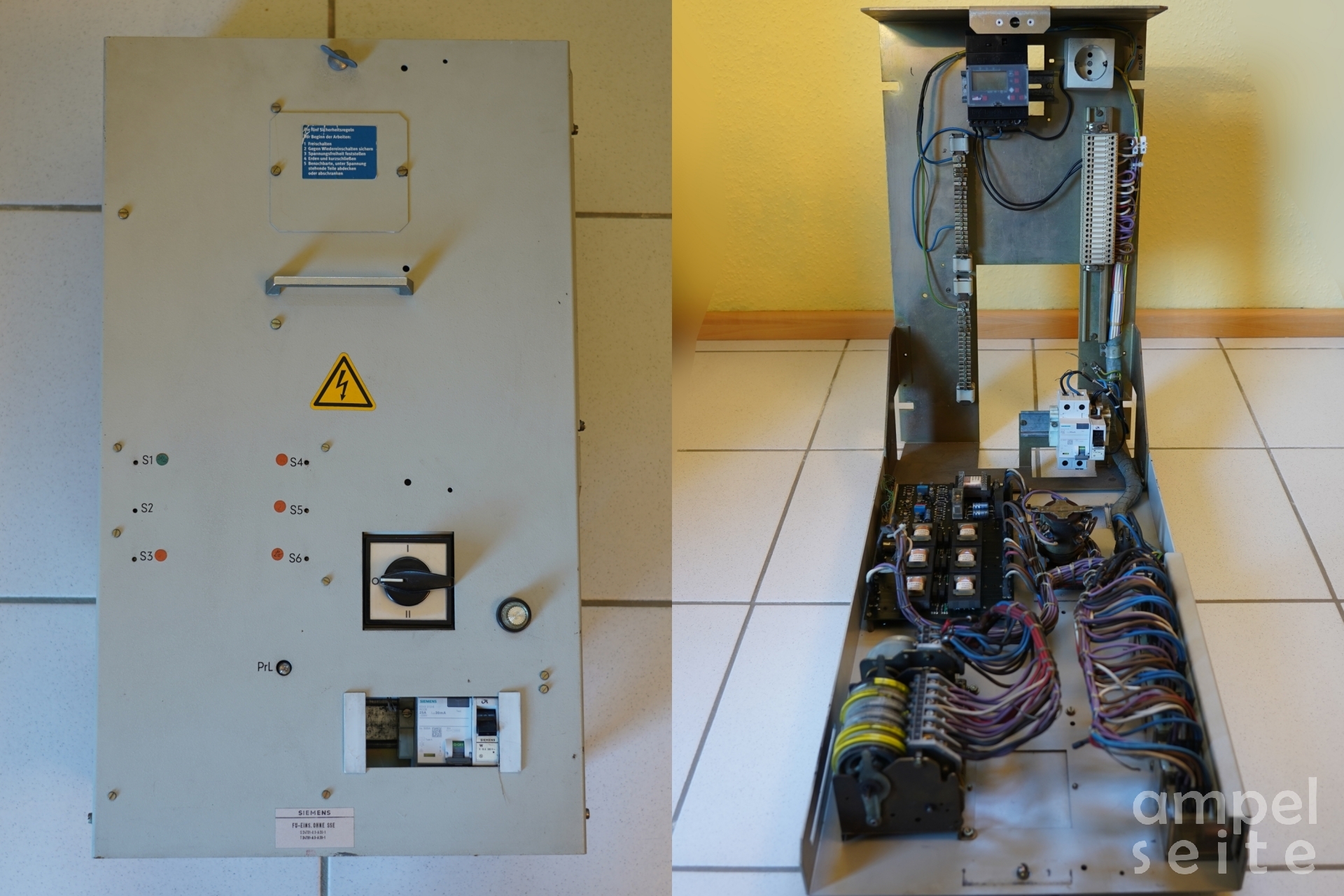

FRABA - mechanische Fußgängerampel-Steuerung

Aus dem Kölner Umland stammt dieses kleine kompakte Steuergerät. Laut Unterlagen ist es in den späten 1980er Jahren in Betrieb gegangen. Hersteller scheint die Firma Fraba (später Teil von AVT) zu sein. Ähnlich wie bei der zuvor vorgestellten Siemens FU 1 werden hier eine Nockenwalze und einige Schaltrelais eingesetzt. Ursprünglich war das Signalprogramm für 2-Phasige KFZ-Signale angepasst. Gegenüber dem Siemens FU können die Kerben auf der Walze sehr einfach verstellt werden. Die Rotlampenüberwachung ist mit Stromrelais realisiert.

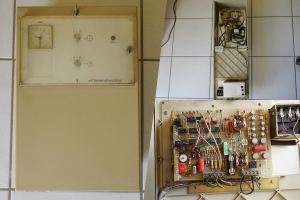

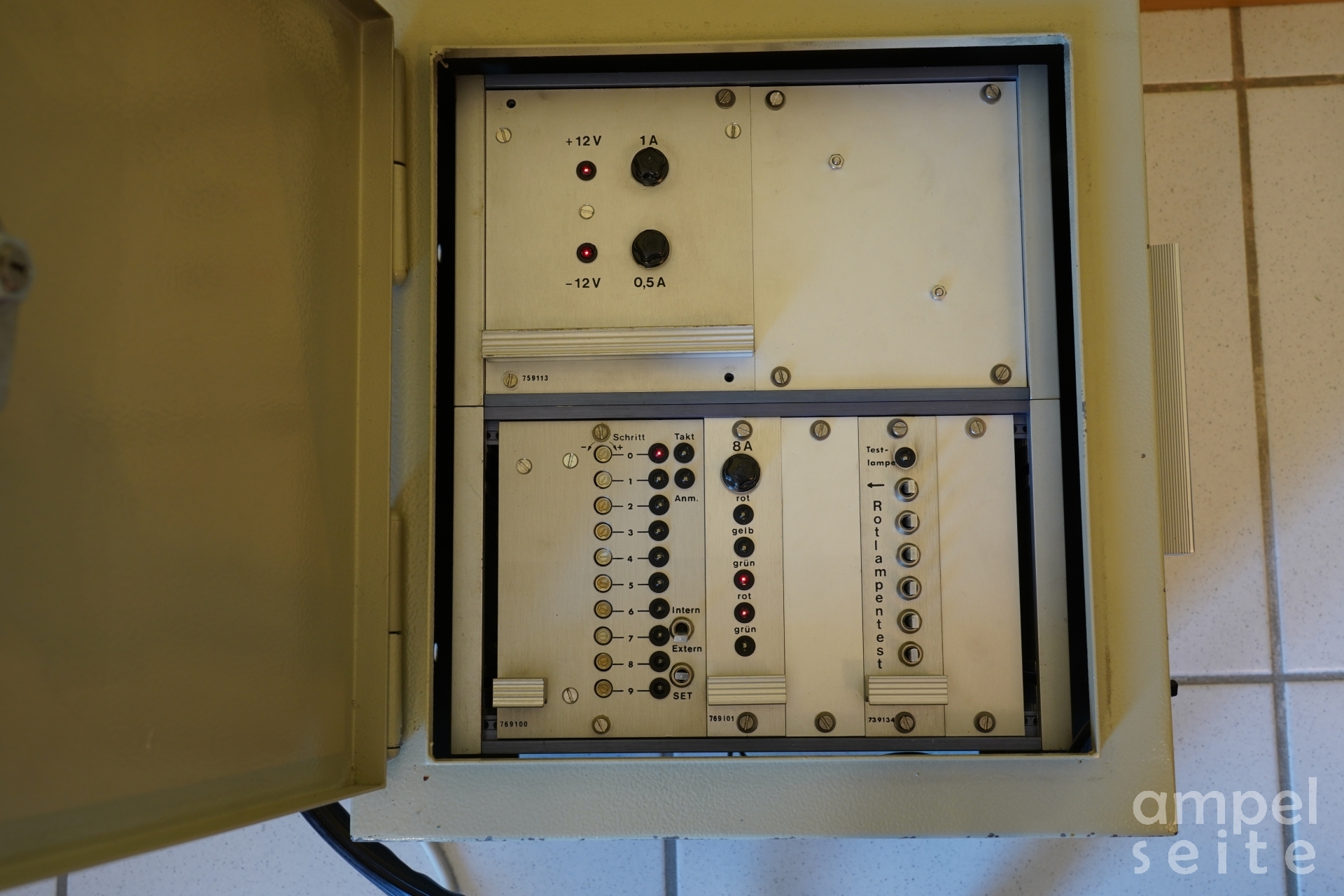

Designa - Elektronische Fußgängerampel-Steuerung FE 10 [1]

Wohl einer der sehr frühen elektronischen Steuergeräte für Fußgängerüberwege. Es ist modular mit einschiebbaren Leiterplatten aufgebaut. Auf den Bauteilen der Platinen sind Fertigungsjahre 1973 bis 1975 aufgedruckt, womit sich das Entwicklungs-/Produktionsjahr schon einmal dieser Steuerung eingrenzen lässt. In der oberen Hälfte befindet sich die Stromversorgung und ein elektronischer Blinkgeber. In der unteren Hälfte die elektronische Signalsteuerung (siehe folgendes Foto), elektronische Lampenschalter (Triac), Signalsicherung (Stromwandler). Bei den roten Lämpchen handelt es sich sogar schon um LEDs.

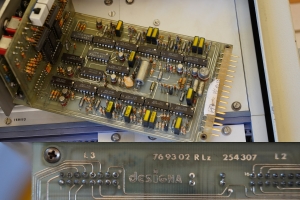

Designa - FE10 [2]

Oberes Foto:Aus dem Gestell entnommene Leiterkarte mit vielen elektronischen Logikgattern (überwiegend CD 40XX).

Unteres Foto: Ein Hinweis zum Hersteller befindet sich auf der Rückseite der Leiterkarte.

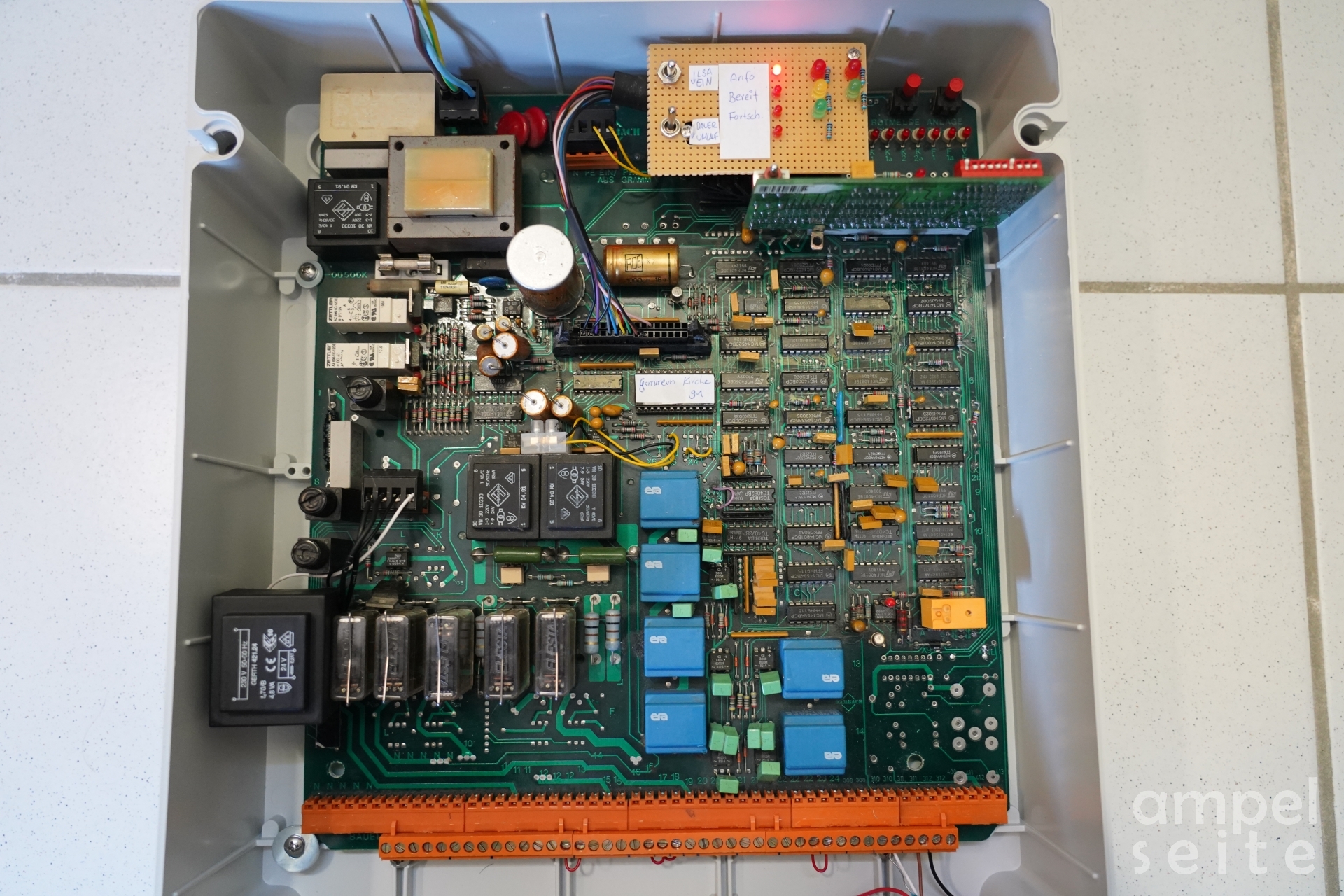

Dambach - M240

Dieses Gerät der Dambach-Werke aus den frühen 1990ern basiert auf einer einzigen großen Platine. Das Signalprogramm ist auf einem EPROM abgespeichert, die komplette Logik und Überwachung wird von integrierten CMOS-Schaltungen (40XX) übernommen. Als Ausgangsstufe sind Relais verbaut (Es gibt dieses Gerät aber auch mit Triacs). Die Überwachung der 10V-Lampen wird über zur Signallampe in Reihe geschaltete Stromwandler durchgeführt. Es gibt eine zusätzliche Steckkarte mit der die Umlaufzeit zu verlängert werden kann. Das Gehäuse selbst, wie auch die kleine 'Bedienteil' oben mit den LEDs ist nicht original und habe ich selber nachgerüstet.

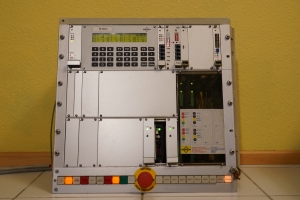

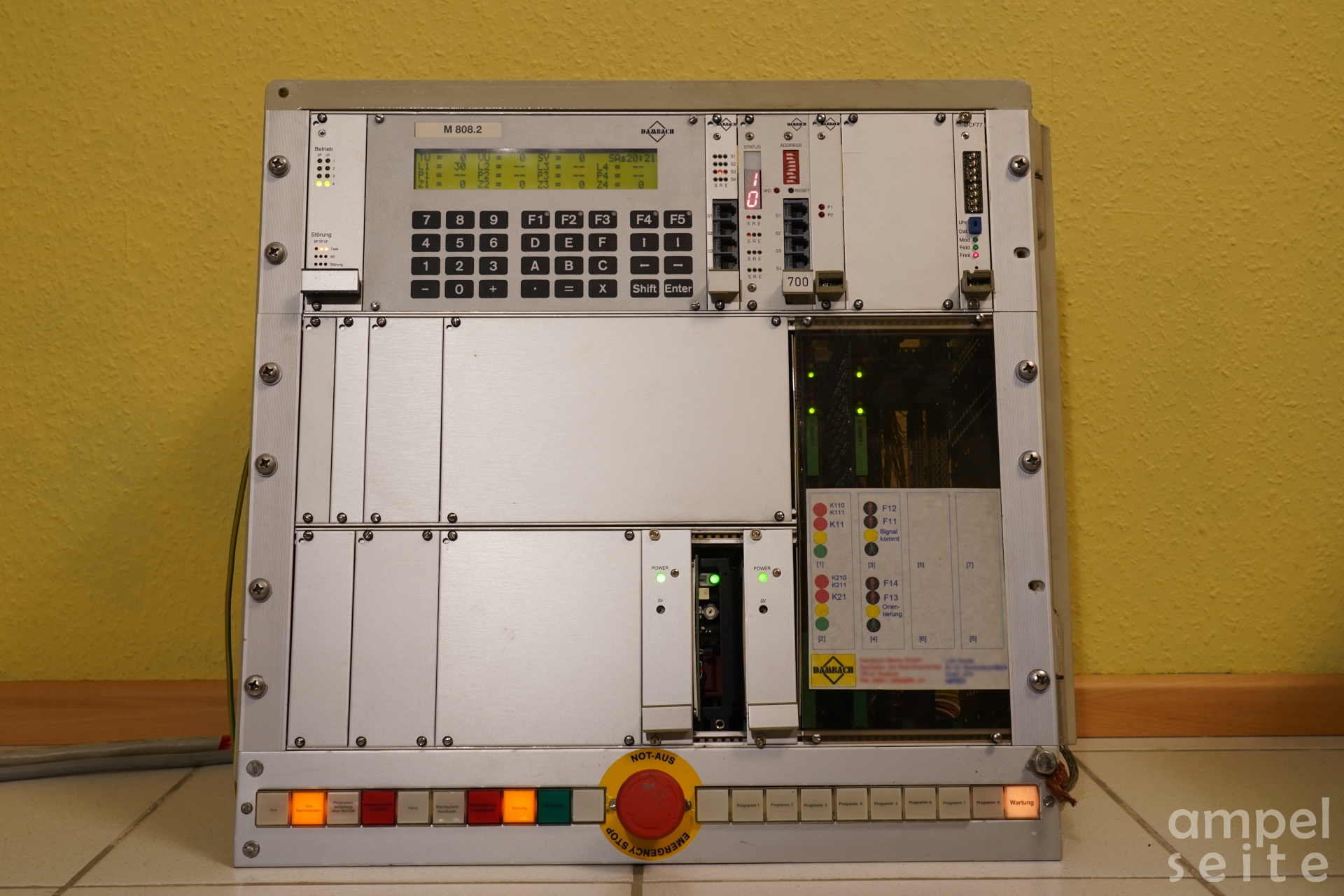

Dambach - M808.2

Das M808 ist eine verkleinerte Ausführung des M844 (mit bis zu 8 statt 44 Signalgruppen). Damit können verschiedene kleinere Anwendungen abgedeckt werden, die über eine übliche Fußgängerschutzanlage mit zwei Signalgruppen hinaus gehen. Bei diesem Gerät war es eine Fußgängerschutzanlage mit Mittelinsel. Es ist vollelektronisch aufgebaut und verfügt sogar über ein großes Display. Über dieses lassen sich verschiedene Parameter einstellen. Es ist auch eine Funkuhr eingebaut. Dieses Steuergerät wurde Ende der 1990er Jahre gefertigt.

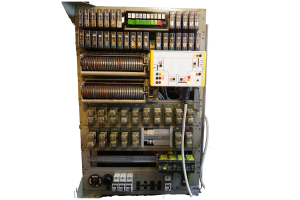

<h2>Signalbau Huber - BX [1]</h2>
Das Gerät stammt circa aus dem Jahr 1966 und war bis ca. 2000 in Betrieb. Für seine Aufgabe als Gruppensteuergerät wurde dieses damals entsprechend umgebaut, um untergeordnete Einzelgeräte mit Gleichstromimpulsen zu versorgen. Große Teile der mechanischen Steuerlogik werden mit 60V gespeist. Herzstück des Gerätes sind insgesamt vier mechanische Zeitgeber mit je 33 abtastbaren Spuren. Der Zeitgeber basiert auf einer sich drehenden Walze mit knickbaren Kupferlamellen.<br> Aus Platzgründen habe ich zur Demonstration des Gerätes ein kleines Lampenpult gebaut, an dem ein Programm für eine kleine T-Kreuzung dargestellt wird.
<b>An dieser Stelle ein herzliches Dankeschön an alle, die den Erhalt dieser historischen Signalsteuerung ermöglicht haben!</b><br>
<a href='https://www.youtube.com/watch?v=657y-UqnPTQ'><u>Video in Aktion</u></a>

Signalbau Huber - BX [2]

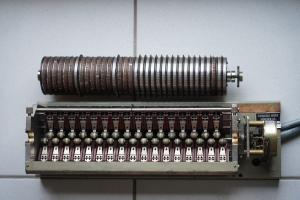

Hier ist ein Zeitgeber mit herrausgenommener Walze zu sehen.

Weitere Ampelteile/Zubehör

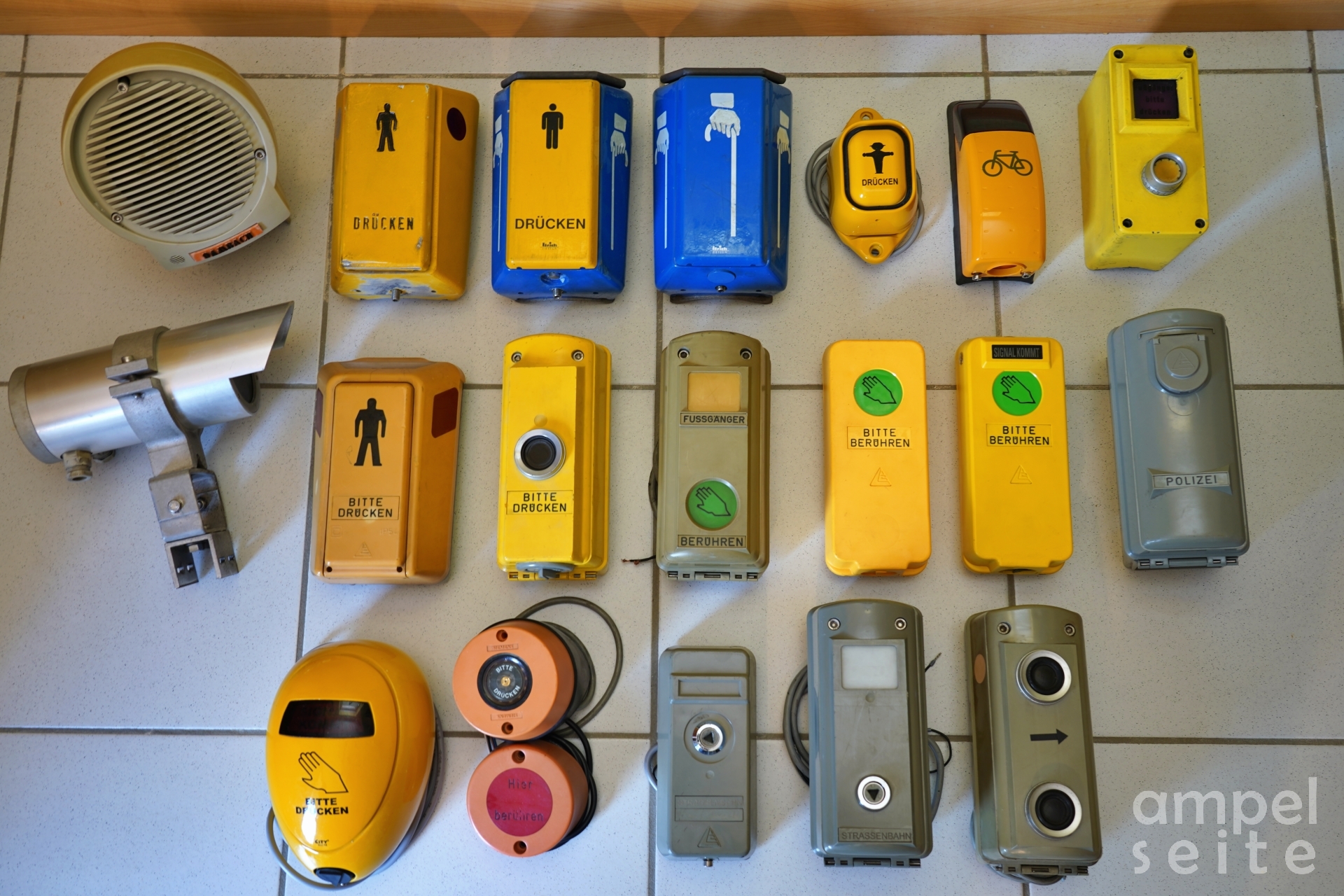

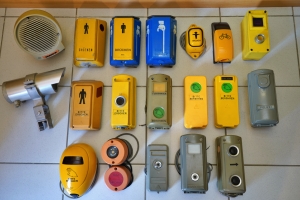

Verschiedene Anforderungstaster und Zubehör

Hier sind einige Varianten von Anforderungstastern aus meiner Sammlung zu sehen. Bei der 'Kamera' handelt es sich um einen PIR-Detektor zur Erkennung von Verkehr über die Auswertung von Wärmestrahlung. Der Lautsprecher ist eine Blindenakustik der Firma Dambach.
Eine umfangreiche Fotosammlung verschiedener deutscher Ampeltaster findet sich bei den Ampelbildern.

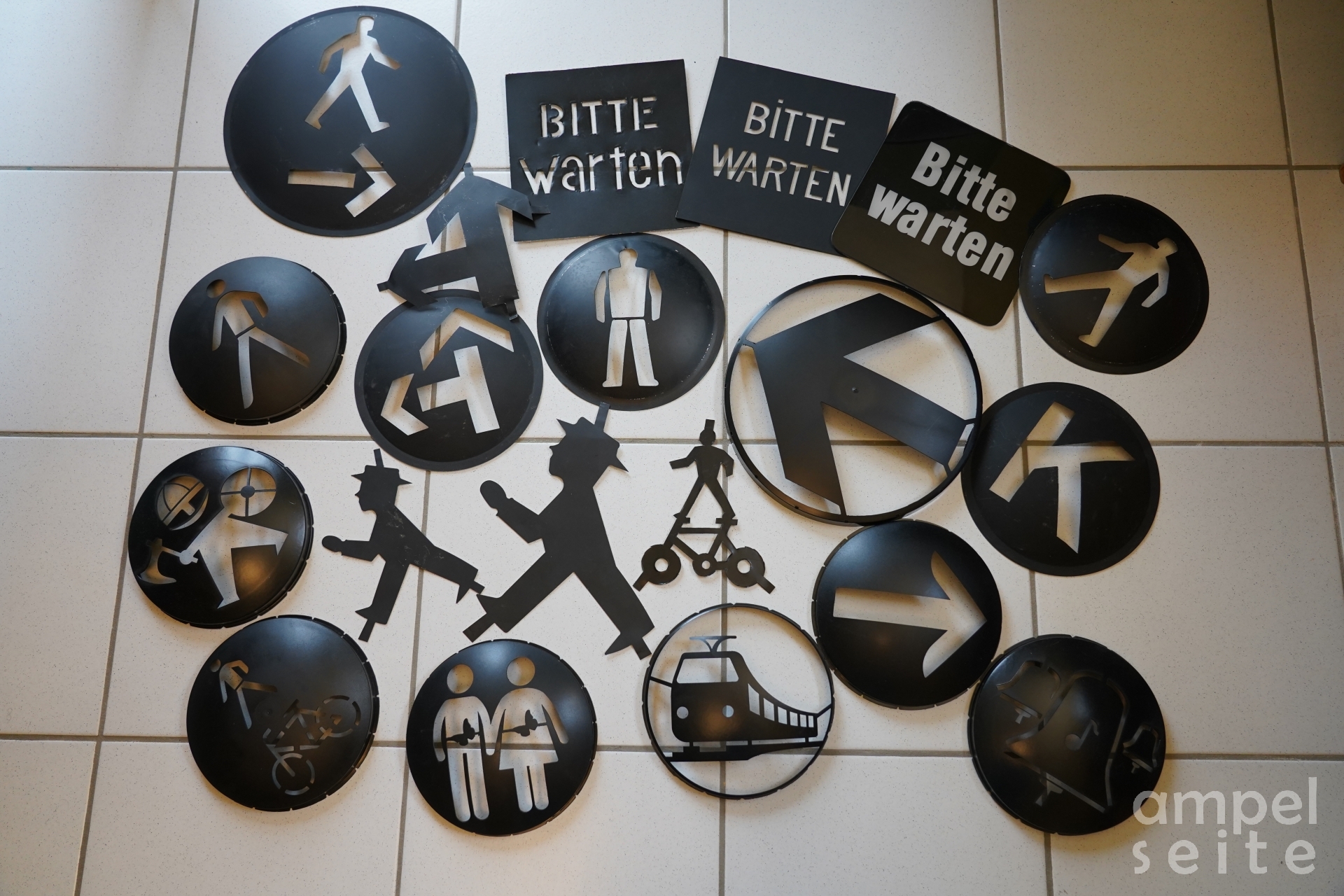

Verschiedene Symbolmasken

Ältere Symbole sind aus dünnem Alublech, neuere Symbole für LED-Module hingegen sind aus Kunststoff.

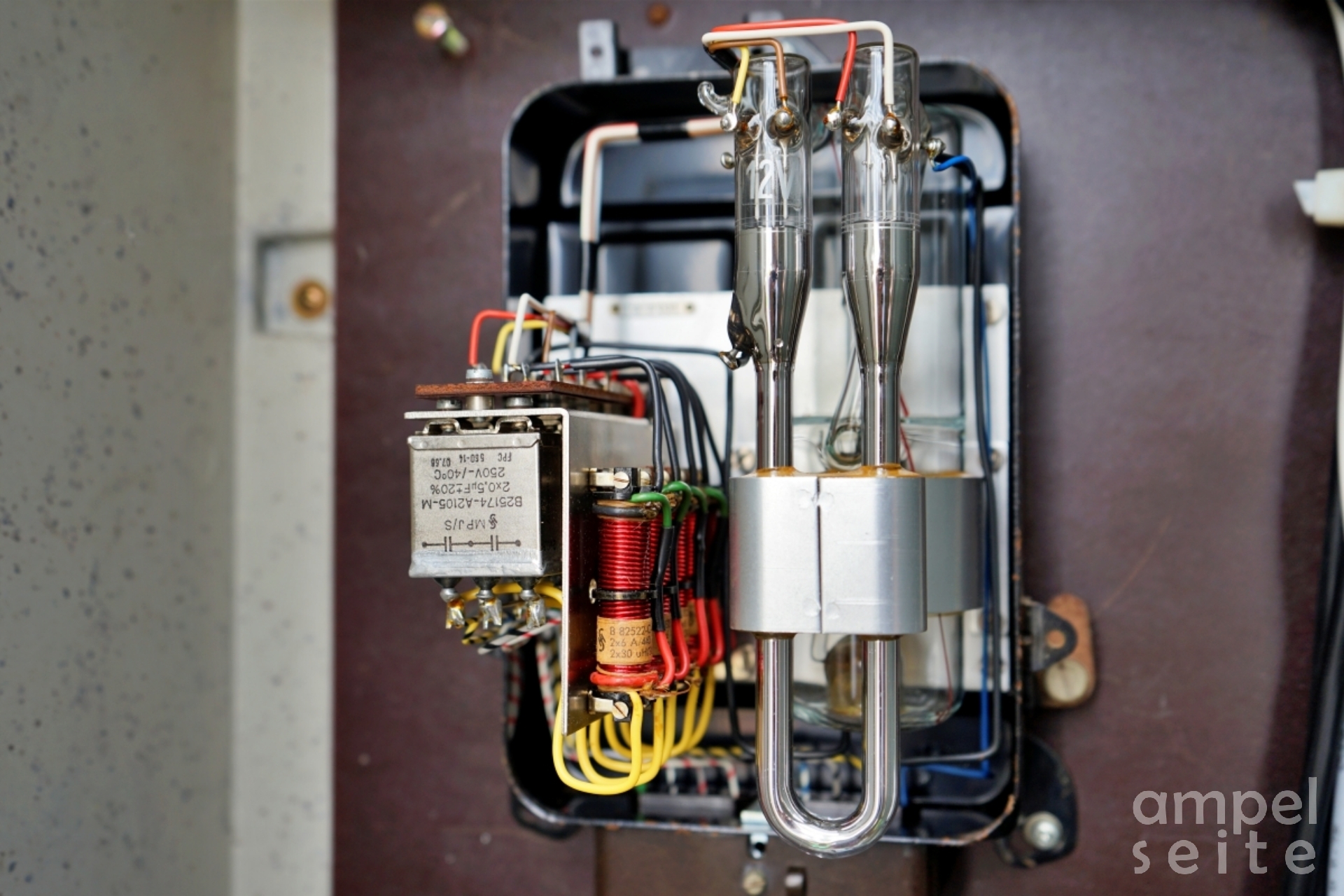

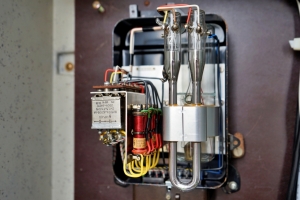

Siemens Thermorelais RB109

Mit diesem Quecksilberrelais wurden früher Blinklichter an Bahnübergängen getaktet. Dafür pendelte flüssiges Quecksilber in einer Glasröhren aufgrund periodischer thermischer Volumenänderung einer Luftmasse hin und her und kontaktiert damit verschiedene Metallstifte. Einer der Stifte stellt den elektrischen Kontakt für die Heizdrähte her, die für die Wärmeausdehnung verantworlich sind. Im Ruhezustand sind diese Stifte von Quecksilber umschlossen, durch die Wärmeausdrehnung wird nun die Quecksilbersäule verschoben. Der Kontaktstift liegt nun frei, die Drähte heizen nicht mehr und das Luftvolumen kühlt ab. Das Quecksilber fließt zurrück und der Prozess beginnt von vorn.

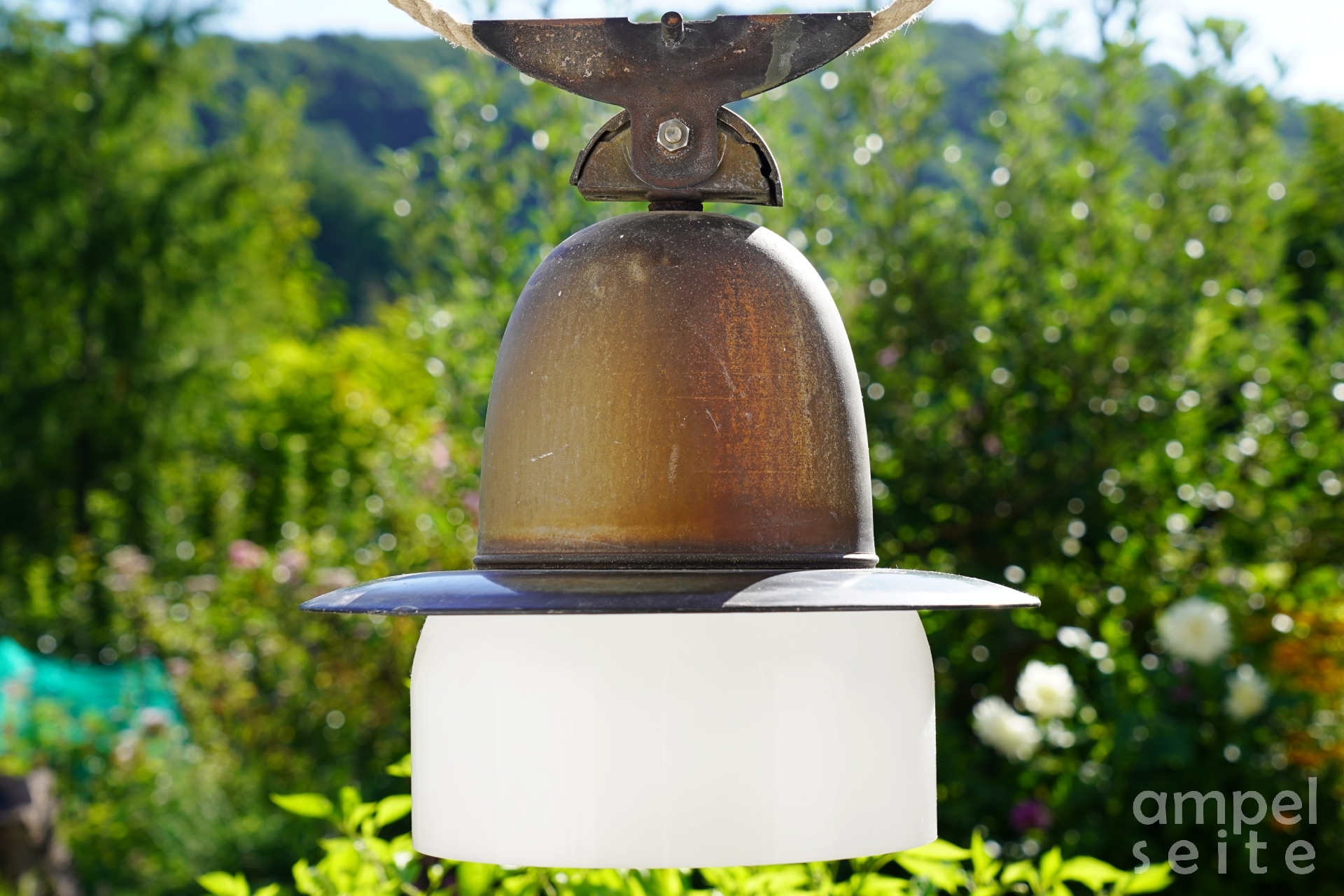

Straßenlaternen

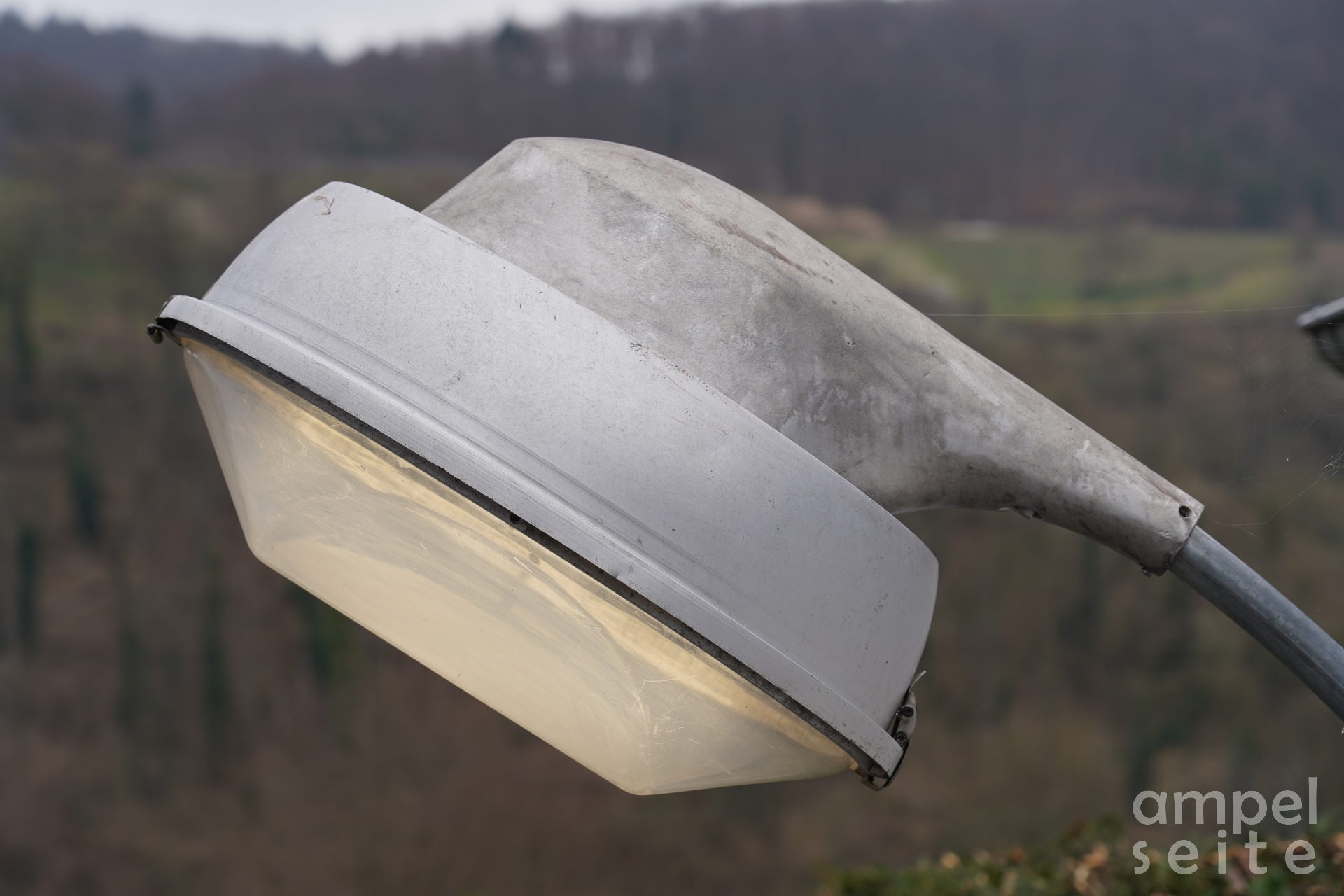

Schaco Mastansetzleuchte

Diese Leuchte ist aktuell die älteste in meiner Sammlung. Das Modell war lange Jahre in großer Stückzahl in meiner Heimatstadt montiert und wurde nun komplett gegen neuere Lampen ausgetauscht. Der Hersteller ist die Firma Schaco/Schanzenbach aus Frankfurt. Bestückt ist die Leuchte mit 2x HQL 50W/80W.

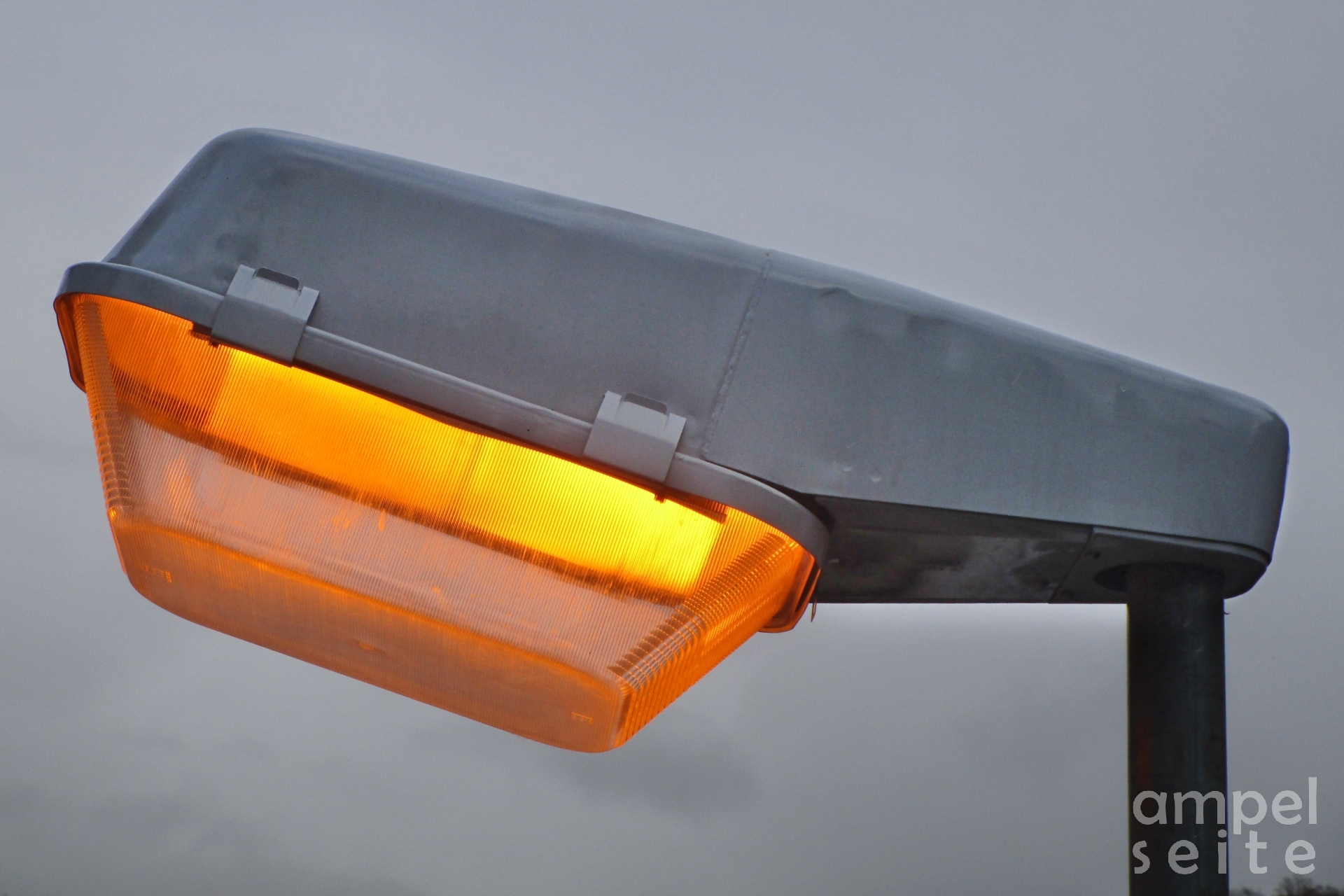

AEG Koffer 150

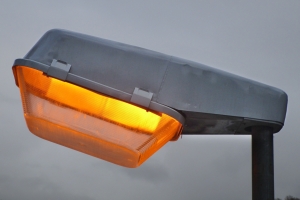

Ein wahrer Klassiker auf den Straßen westdeutschlands ist die Kofferleuchte von der Firma AEG. Viele Jahre haben diese Ausführung das Straßenbild geprägt. Die Leuchte hier ist eine ältere Ausführung des Koffers 150 aus Aluminiumblech. Bis etwa 2010 wurde die Leuchte von Philips noch aus Kunststoff hergestellt. Bestückt mit 2x NAV 50W.

AEG Seilkoffer 150

Das Pendant des Koffers für die Seilmontage stellt der Seilkoffer dar. Dieses Modell für 2x80W/125W HQL aus dem Jahr 2003 befindet sich noch in einem neuwertigen Zustand.

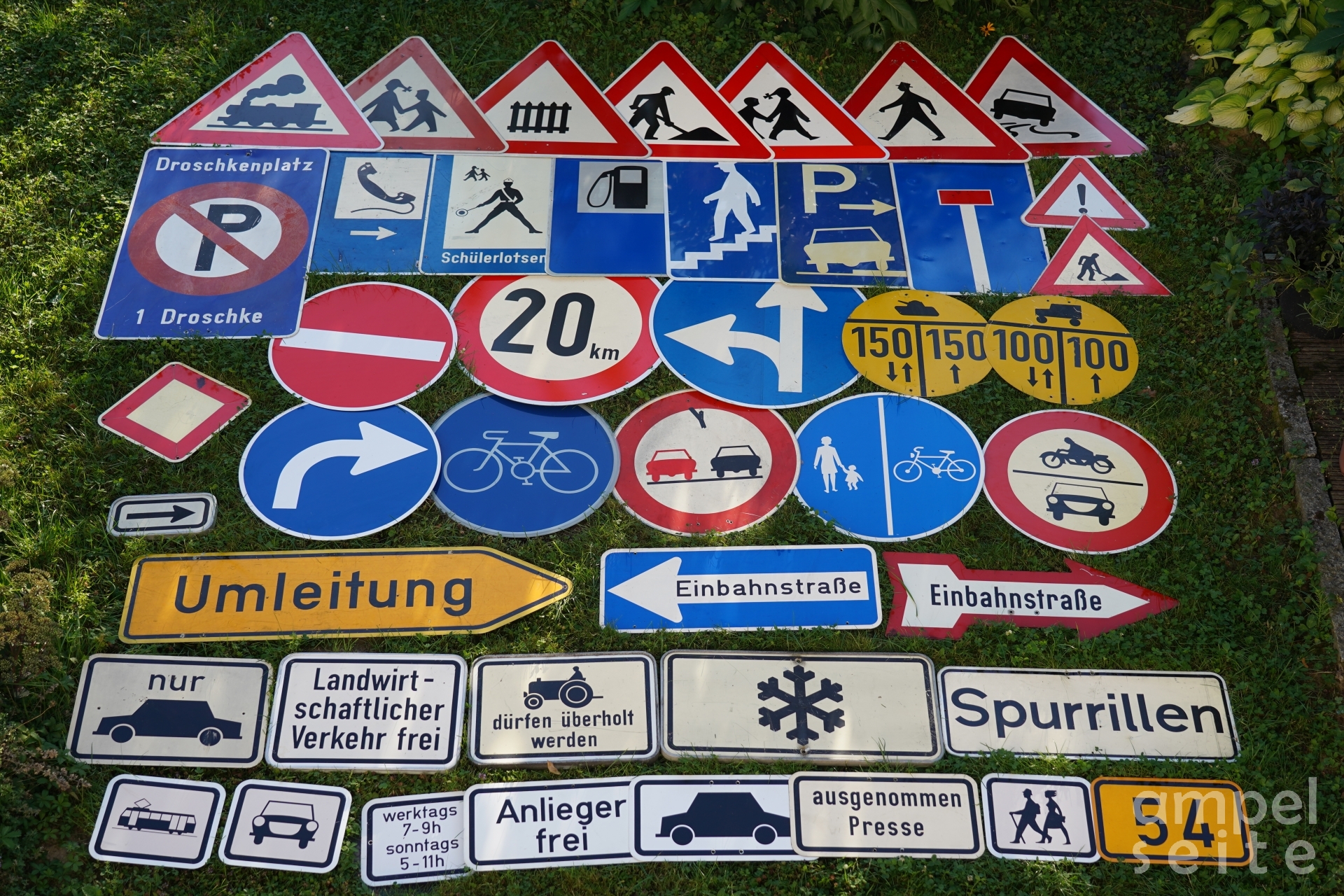

Verkehrsschilder

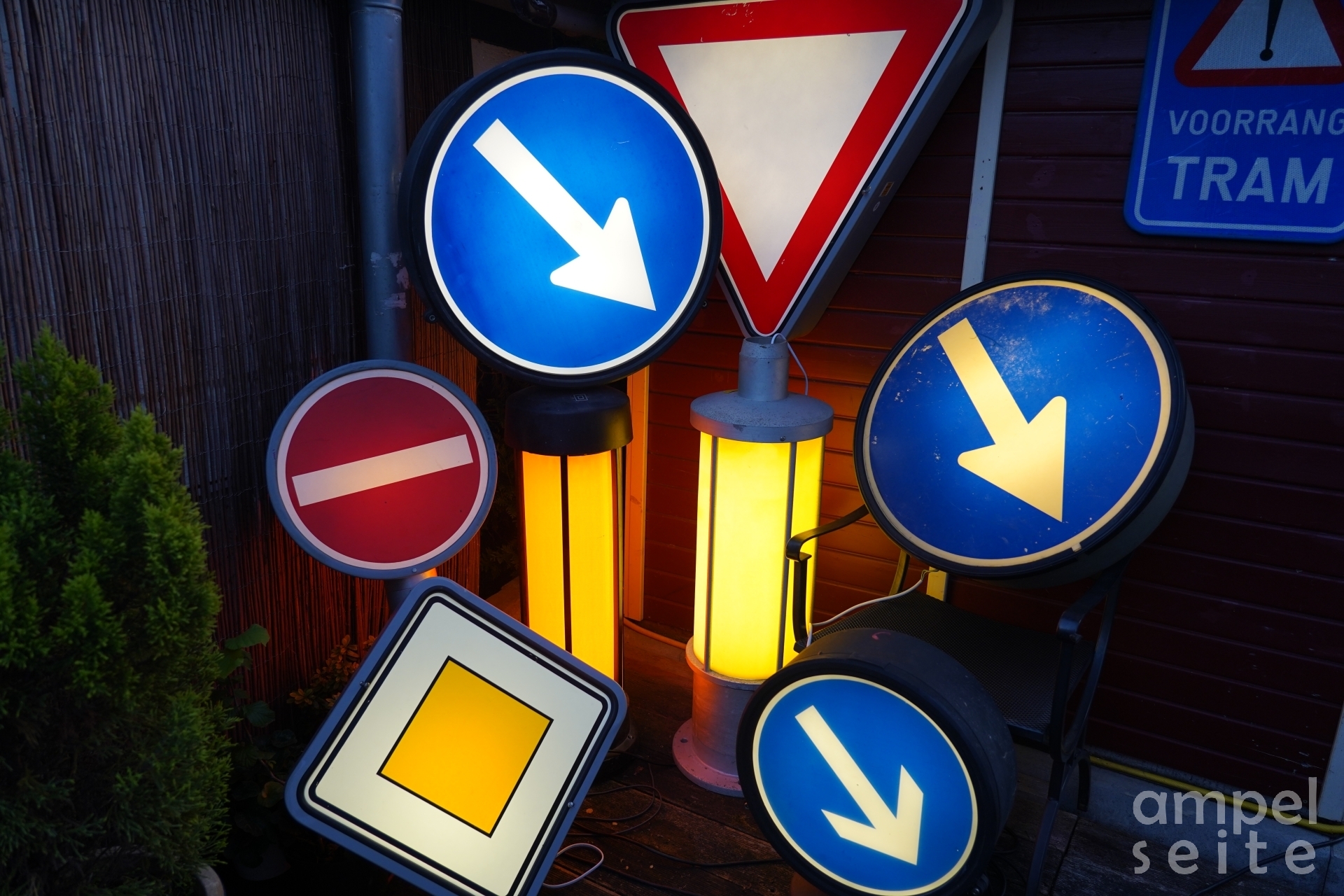

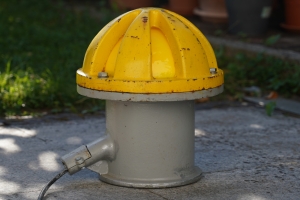

Grundstein der Sammelleidenschaft waren die Verkehrszeichen aus Blech. Die Sammlung beschränkt sich inzwischen nur auf alte westdeutsche Signalbilder und beleuchtete Verkehrseinrichtungen. Den beleuchteten Verkehrzeichen im öffentlichen Raum habe ich hier eine eigene Seite gewidmet.
